A Planilha de Cálculo de Olhais e Manilhas é uma ferramenta técnica profissional, desenvolvida para o dimensionamento seguro de sistemas de içamento e movimentação de cargas, atendendo aos critérios clássicos da engenharia mecânica e estrutural.

Totalmente elaborada em Excel editável, a planilha permite realizar o cálculo completo de olhais de içamento, considerando esforços reais, ângulo de içamento, tensões admissíveis do material, espessura da chapa, verificação de soldas, chapas de apoio e seleção adequada de manilhas com coeficiente de segurança.

O material também inclui verificações estruturais de balancins, analisando flambagem e flexão, além de um extenso banco de dados de tubos (Schedule) para apoio no dimensionamento.

🔎 O que esta planilha calcula

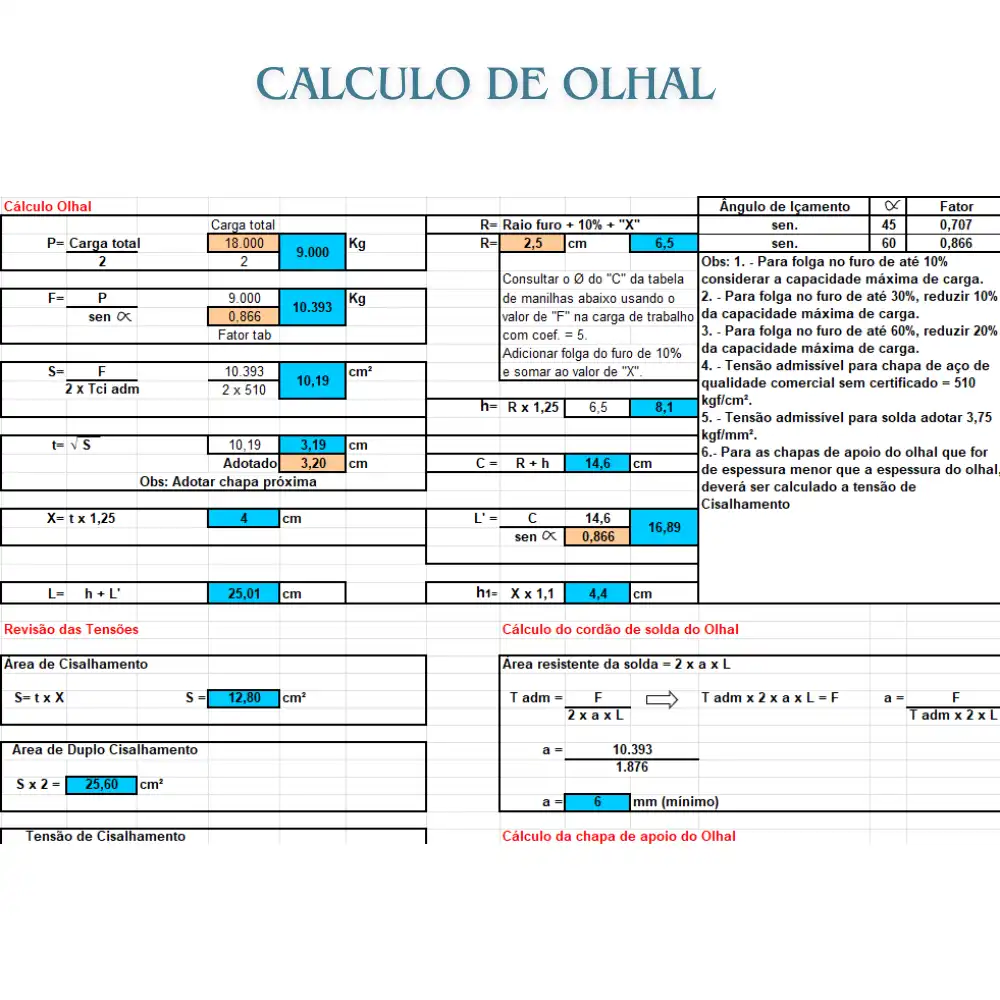

✔️ Cálculo completo de olhais de içamento

• Carga total aplicada (kg)
• Força resultante considerando ângulo de içamento
• Raio do furo e folgas admissíveis
• Espessura mínima da chapa do olhal
• Altura, largura e comprimento do olhal
• Revisão das tensões atuantes
• Aplicação de coeficiente de segurança 5

✔️ Verificação de tensões

• Tensão admissível à tração
• Tensão admissível ao cisalhamento
• Verificação da chapa de apoio do olhal
• Comparação com limites do aço comercial

✔️ Cálculo do cordão de solda do olhal

• Área resistente da solda
• Solda em duplo cisalhamento
• Dimensionamento mínimo do cordão (mm)

✔️ Seleção de manilhas

• Tabela completa de manilhas
• Carga de ruptura estimada
• Carga de trabalho com coeficiente 5
• Dimensões padronizadas

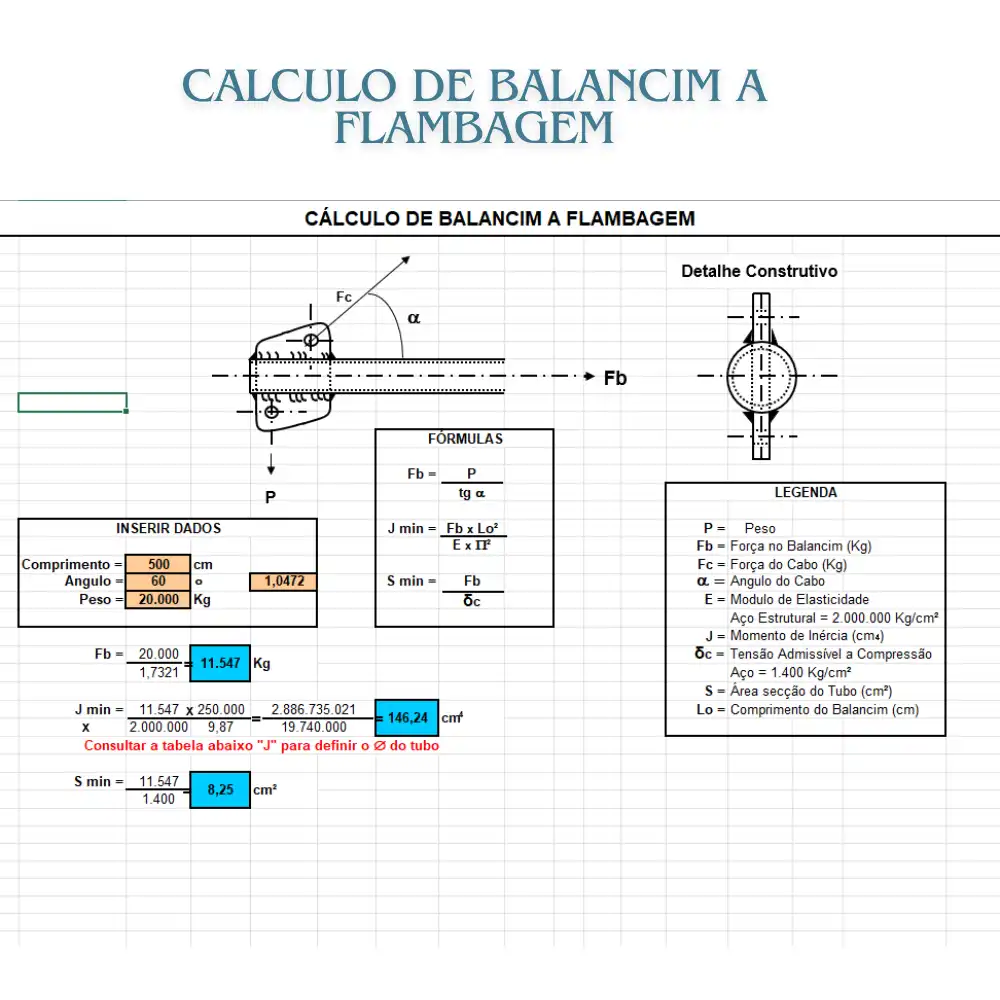

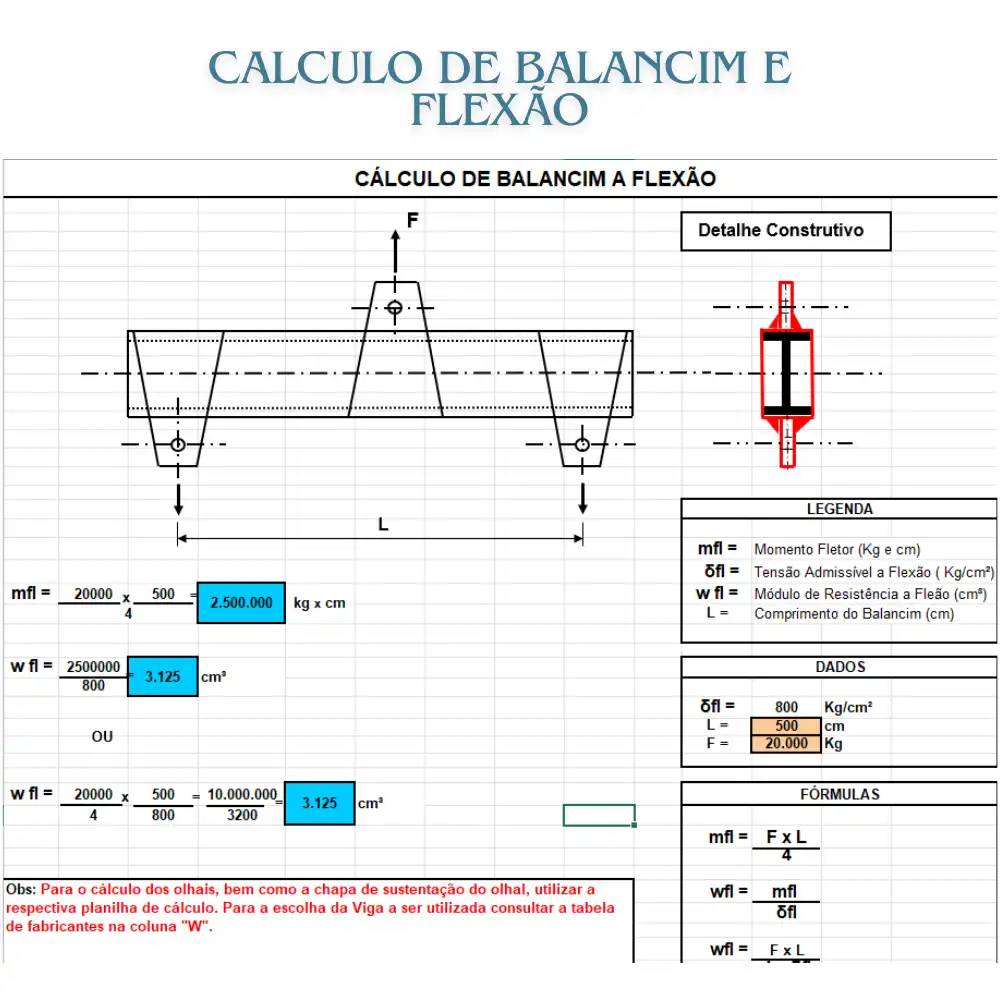

✔️ Cálculo de balancins

• Verificação à flambagem
• Verificação à flexão
• Força nos cabos
• Comprimento do balancim
• Dimensionamento mínimo da seção

✔️ Banco de dados técnico

• Propriedades do aço comercial
• Tensão de escoamento e ruptura
• Módulo de elasticidade
• Tabelas de tubos Schedule (diâmetro, espessura, peso, inércia e módulo resistente)

🛠️ Indicado para

• Engenheiros mecânicos e civis
• Projetistas industriais
• Profissionais de rigging e içamento de cargas
• Técnicos de manutenção industrial
• Estudantes de engenharia
• Empresas de montagem, manutenção e indústria pesada

📂 Formato: Excel (.xls)
✏️ Editável: Sim
⚙️ Aplicação: Içamento, movimentação de cargas e estruturas metálicas
