✅ Descrição completa do produto

Este Quadro de Cargas Elétrico Residencial foi desenvolvido para atender com precisão às exigências de um projeto elétrico completo, seguindo critérios técnicos de dimensionamento, segurança e organização dos circuitos. Ideal para residências unifamiliares, o material é apresentado em planilha Excel totalmente editável, facilitando ajustes conforme a realidade da obra.

O quadro contempla o levantamento detalhado das cargas elétricas por ambiente, considerando iluminação, tomadas de uso geral (TUG’s) e tomadas de uso específico (TUE’s), como chuveiros elétricos, ar-condicionado, micro-ondas e outros equipamentos de maior potência.

🔎 O que você encontra nesta planilha:

• Quadro de Cargas por Ambiente

  • Sala, cozinha, quartos, suítes, banheiros, varanda, circulação e área de serviço
  • Área (m²), perímetro (m) e quantidade de pontos
  • Potência de iluminação, TUG’s e TUE’s
  • Potência total por cômodo (VA e W)

• Resumo Geral de Potências

  • Potência total de iluminação
  • Potência total de tomadas de uso geral
  • Potência total de tomadas de uso específico
  • Potência total instalada (em W e VA)

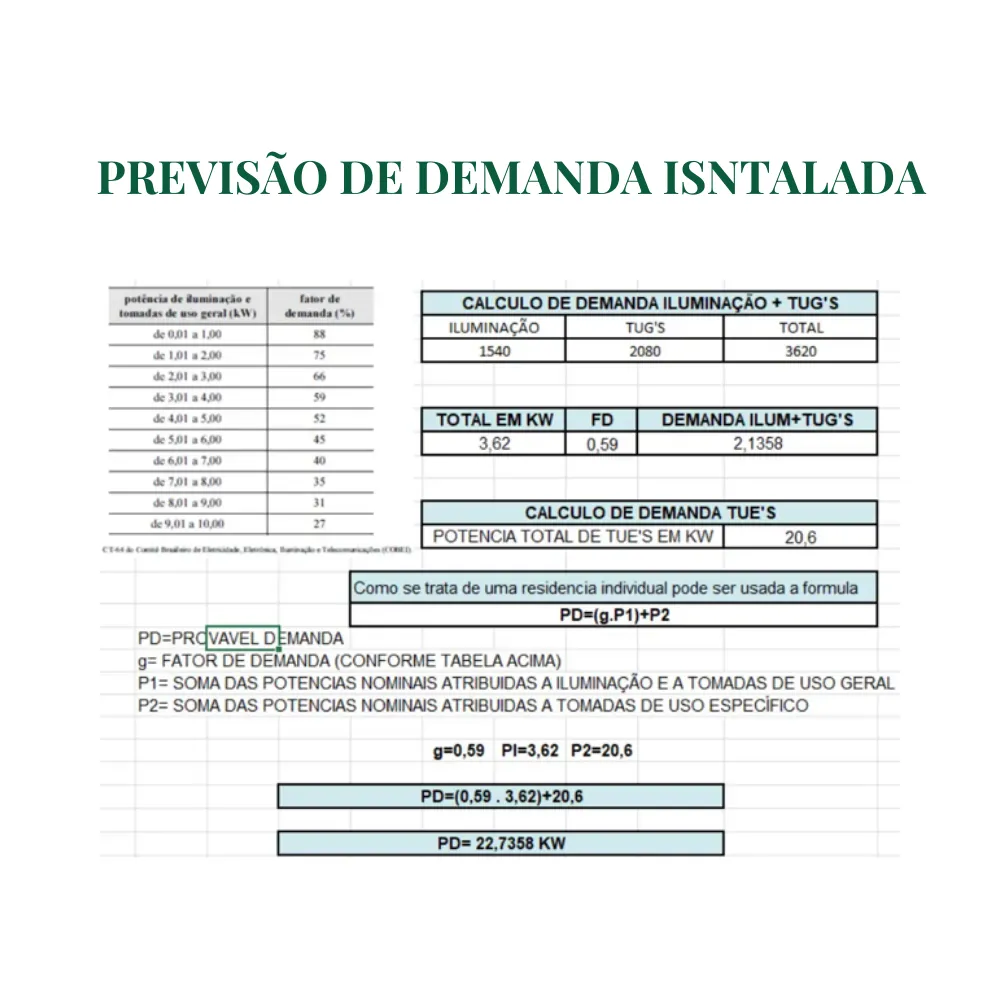

• Previsão de Demanda

  • Aplicação de fator de demanda conforme instalação residencial
  • Cálculo da demanda provável (kW)
  • Definição do tipo de sistema (bifásico)
  • Dimensionamento do disjuntor geral (105 A)

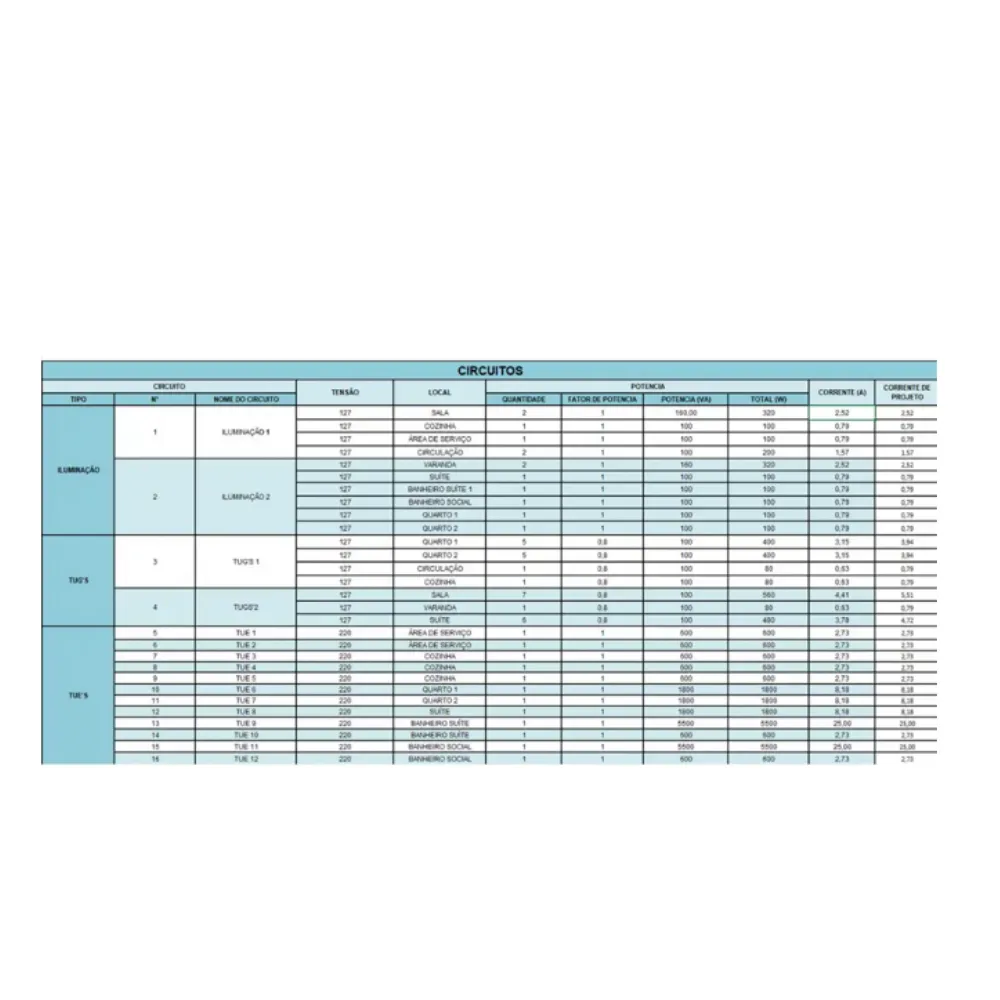

• Lista Completa de Circuitos

  • Identificação e numeração dos circuitos
  • Tensão de cada circuito (127 V e 220 V)
  • Potência, corrente elétrica e corrente de projeto
  • Separação por iluminação, TUG’s e TUE’s
  • Balanceamento entre fases

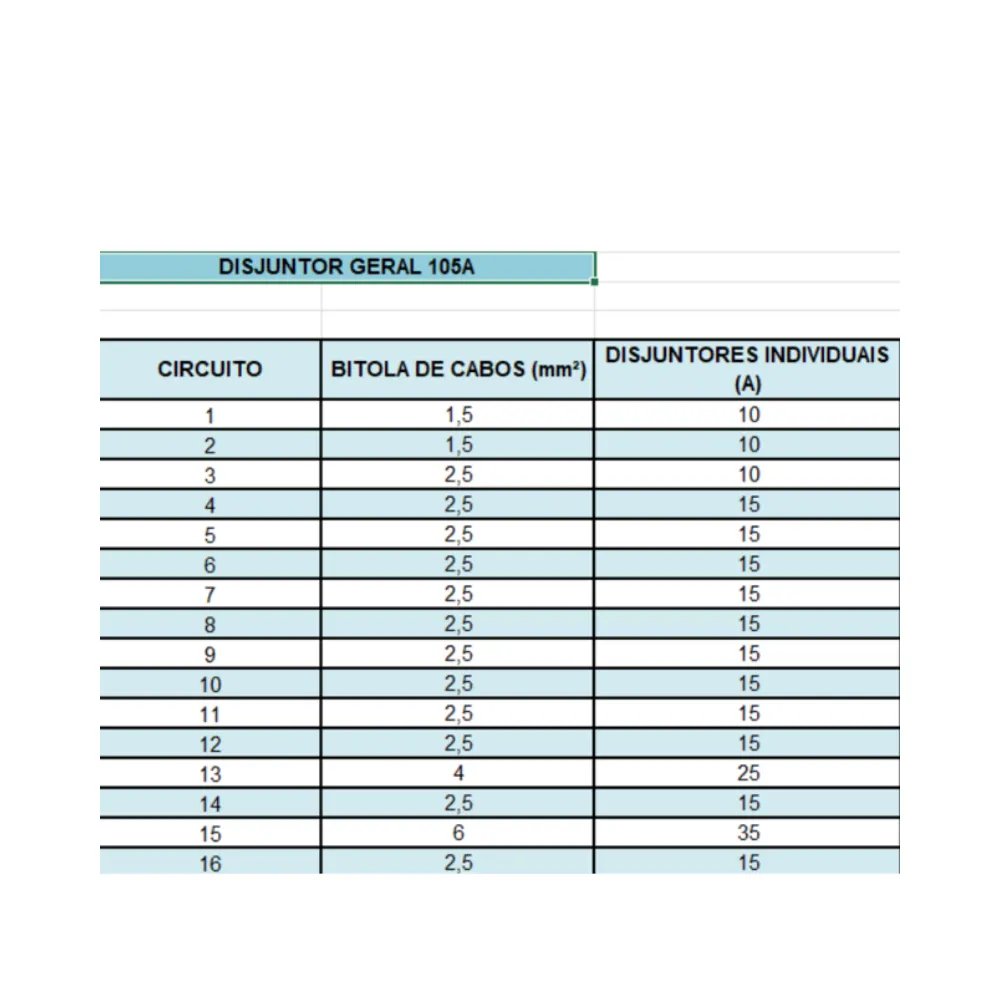

• Dimensionamento Elétrico

  • Bitola correta dos cabos (mm²)
  • Disjuntores individuais por circuito
  • Aplicação de fatores de correção (temperatura e agrupamento)
  • Corrente corrigida e corrente total do sistema

• Tabelas Técnicas e Fórmulas

  • Fator de demanda
  • Fatores de correção de temperatura (FCT)
  • Fator de agrupamento
  • Tabela de bitolas conforme amperagem
  • Fórmulas elétricas aplicadas

🛠️ Indicado para:

• Eletricistas
• Técnicos e projetistas elétricos
• Estudantes de elétrica
• Construtoras e autônomos
• Regularização e planejamento de instalações residenciais

📂 Formato: Planilha Excel (.xlsx)
🖊️ Editável: Sim
🏠 Tipo de projeto: Residencial unifamiliar
