Planilha de Cálculo de Acionamentos em Excel

A Planilha de Cálculo de Acionamentos em Excel reúne, em módulos independentes, os cálculos de força, torque e potência para os principais sistemas de acionamento mecânico usados na indústria — de translação de cargas a fusos de avanço linear. No módulo de fuso (acionamento por fuso de potência), por exemplo, o cálculo segue diretamente a mecânica do sistema: o torque necessário é obtido por Torque = (Força / 1000 × passo do fuso) / (2π × rendimento), e a potência do motor necessária é obtida por Potência = Torque × rotação / 9550 — a mesma lógica de cálculo (força/torque convertidos em potência, com o rendimento do sistema aplicado) se repete, adaptada, nos demais módulos da planilha.

O que a planilha calcula

• Translação I e II: força e potência para movimentação de cargas, considerando atrito
• Elevação de cargas: torque, potência e relação de redução necessária
• Transportador de correia e elevador de canecas: capacidade, potência e velocidade do sistema
• Rosca transportadora: dimensionamento de produção e potência requerida
• Fuso (I e II): torque e potência para sistemas de elevação ou avanço linear, com rendimento do sistema aplicado
• Cilindro rolante, agitadores industriais, mesa giratória e braço girante: inércia, torque e potência conforme a aplicação

Como funciona

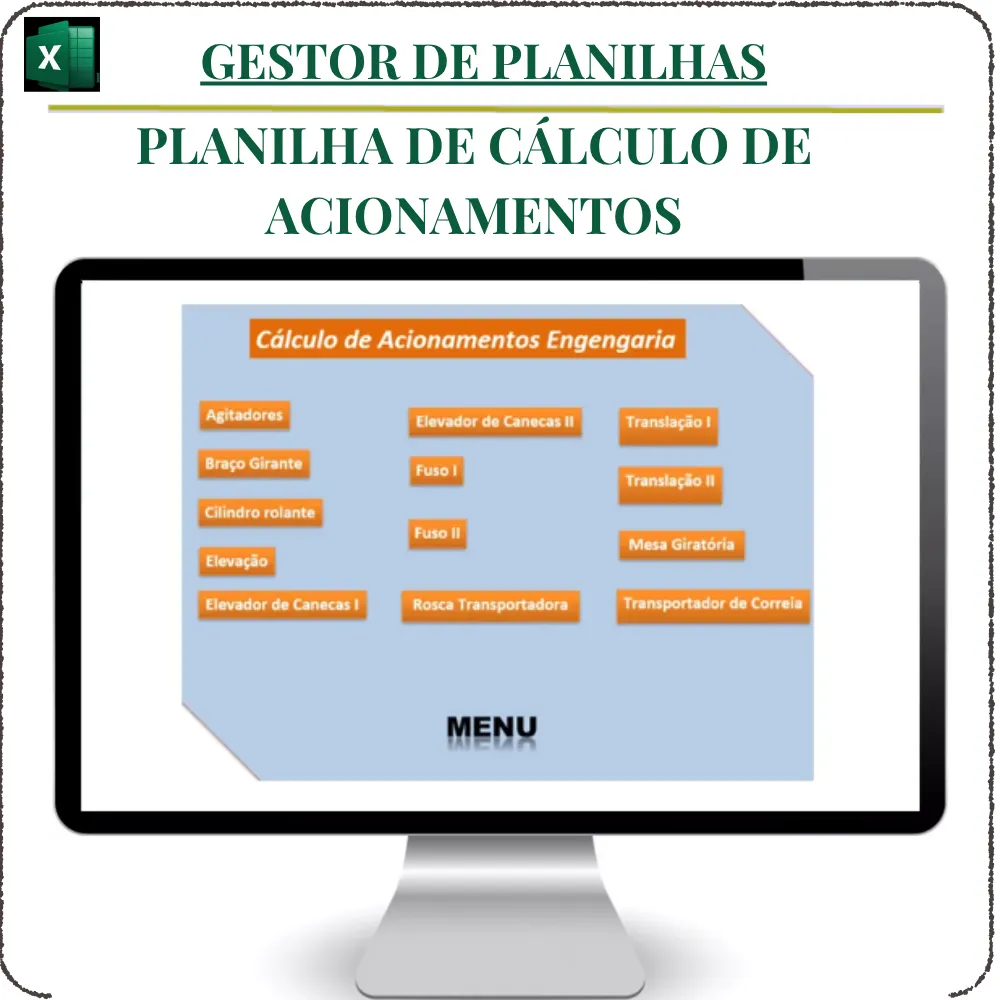

Cada módulo tem um menu de navegação próprio, com campos de entrada específicos para a aplicação escolhida — força ou carga a movimentar, dimensões do sistema (passo do fuso, diâmetro de tambores, comprimento de rosca), coeficiente de atrito do material e rendimento mecânico do conjunto. A planilha aplica a formulação correspondente e devolve torque e potência necessários para especificar corretamente motor e redutor, sem que o usuário precise montar a memória de cálculo manualmente a cada novo projeto.

Para quem é indicada

• Engenheiros mecânicos e industriais responsáveis por especificar acionamentos
• Projetistas de máquinas e equipamentos de movimentação de materiais
• Técnicos em manutenção e automação industrial
• Empresas de transporte e movimentação de cargas

Benefícios

• Reúne nove aplicações de acionamento em um único arquivo, com menu interativo
• Aplica coeficientes de atrito e rendimento reais na base de cálculo
• Reduz erros de especificação de motor e redutor
• Resultados instantâneos a partir de dados de entrada simples

Conteúdo do arquivo

Planilha em Excel, totalmente editável, sem senha de macro, com download imediato após a compra.

Perguntas frequentes

Como a planilha calcula a potência do motor no módulo de fuso?

O torque é obtido pela força aplicada, pelo passo do fuso e pelo rendimento do sistema, e a potência final é obtida multiplicando o torque pela rotação e dividindo por 9550 — a formulação padrão para conversão de torque em potência mecânica.

Os demais módulos usam a mesma lógica de cálculo?

Sim, cada módulo (translação, elevação, transportador de correia, elevador de canecas, rosca transportadora, cilindro rolante, agitadores, mesa e braço giratório) parte de força ou carga, aplica o rendimento do sistema e converte o resultado em torque e potência necessários.

É necessário saber o rendimento exato do sistema?

O rendimento é um dado de entrada informado pelo usuário; valores de referência para diferentes tipos de transmissão (correia, fuso, engrenagem) são amplamente disponíveis em literatura técnica de projeto mecânico.

A planilha substitui o cálculo de seleção do redutor?

Ela fornece o torque e a potência necessários, que são justamente os parâmetros usados para selecionar o motor e o redutor no catálogo do fabricante.

A planilha serve para revisar um acionamento já instalado?

Sim, basta inserir os dados reais do sistema em operação (carga, dimensões e rendimento estimado) para conferir se o motor e o redutor atualmente instalados atendem à demanda de torque e potência calculada.

Se você precisa especificar motor, redutor ou sistema de transmissão para movimentar cargas, transportar materiais ou elevar pesos, essa planilha cobre os principais cenários de acionamento industrial em um único arquivo. Adquira agora e comece a dimensionar seus sistemas de acionamento com rapidez, precisão e confiança.
