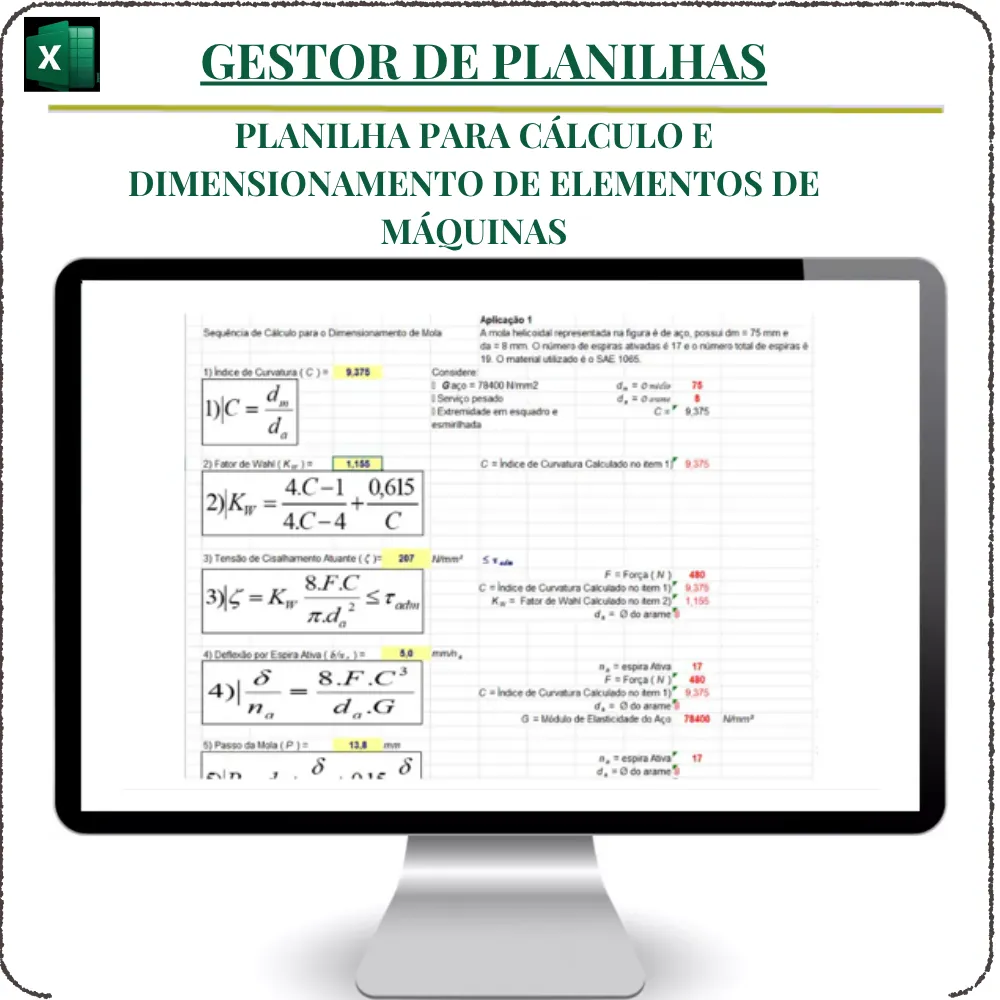

Planilha para Cálculo e Dimensionamento de Elementos de Máquinas em Excel

A Planilha para Cálculo e Dimensionamento de Elementos de Máquinas em Excel reúne, em um único arquivo, quatro frentes de cálculo que normalmente exigiriam materiais e planilhas separadas: engrenagens, eixos, chavetas e molas helicoidais. Foi desenvolvida com base em metodologias consagradas e normas técnicas de referência (AGMA, DIN e tabelas técnicas usuais em engenharia mecânica), permitindo conduzir o dimensionamento completo de um sistema de transmissão do início ao fim.

O que a planilha calcula

• Engrenagens de dentes retos: relação de transmissão, torque no pinhão, pressão admissível, fator de serviço, verificação de desgaste e resistência à flexão, e dimensionamento geométrico (diâmetro, módulo, largura e passo)
• Eixos: torque aplicado, forças tangencial, radial e resultante, momentos fletores e diâmetro final do eixo
• Chavetas: cálculo por cisalhamento e por esmagamento, com dimensionamento pelo maior esforço entre os dois critérios
• Molas helicoidais: índice de curvatura, tensão de cisalhamento, deflexão, constante elástica e carga máxima admissível

Como funciona

Cada frente de cálculo tem sua própria aba, com campos de entrada organizados e fórmulas já validadas. No módulo de engrenagens, você informa potência, rotação e parâmetros geométricos para obter o dimensionamento completo do par de dentes retos. No módulo de eixos, os esforços calculados alimentam o dimensionamento do diâmetro necessário. Chavetas e molas seguem a mesma lógica: dados de entrada técnicos (material, carga, dimensões preliminares) geram diretamente o dimensionamento final, sempre seguindo o critério mais crítico entre os avaliados, como manda a boa prática de projeto mecânico.

Para quem é indicada

• Engenheiros mecânicos e projetistas de máquinas
• Técnicos industriais e profissionais de manutenção
• Estudantes de engenharia mecânica que precisam validar exercícios e projetos
• Profissionais que precisam de uma referência rápida baseada em normas técnicas

Benefícios

• Substitui quatro memoriais de cálculo separados por um único arquivo organizado
• Baseada em normas e tabelas técnicas reconhecidas (AGMA, DIN)
• Reduz erros de cálculo manual em projetos com múltiplos componentes
• Boa ferramenta de estudo, já que expõe cada etapa do cálculo de forma transparente

Conteúdo do arquivo

Arquivo em Excel (.xls) com abas organizadas por tipo de cálculo, fórmulas prontas e campos editáveis para personalização, com download imediato após a compra.

Perguntas frequentes

Preciso usar todos os módulos da planilha em um mesmo projeto?

Não, cada módulo (engrenagens, eixos, chavetas e molas) funciona de forma independente, então você pode usar apenas o dimensionamento de que precisa no momento.

A planilha segue alguma norma técnica específica?

Sim, os cálculos têm como referência metodologias consagradas e tabelas técnicas usuais em projeto mecânico, incluindo parâmetros de normas como AGMA e DIN.

As chavetas são dimensionadas por qual critério?

A planilha calcula tanto por cisalhamento quanto por esmagamento e dimensiona a chaveta pelo critério que exigir a maior seção, garantindo margem de segurança em ambos os modos de falha.

A planilha serve para estudo de elementos de máquinas?

Sim, por expor cada etapa do cálculo de forma organizada e editável, é bastante usada como material de apoio em disciplinas de elementos de máquinas.

As molas helicoidais consideram qual tipo de carregamento?

O módulo de molas trabalha com carregamento de compressão ou tração ao longo do eixo da mola, calculando tensão de cisalhamento, deflexão e constante elástica a partir da carga e da geometria informadas.

A planilha indica automaticamente se um dimensionamento está adequado?

Cada módulo apresenta o resultado do cálculo (diâmetro, tensão, deflexão ou carga) para que você compare com o valor admissível do material, permitindo validar ou ajustar as dimensões preliminares antes de fechar o projeto.

Dá para reaproveitar os cálculos de eixo em outro projeto?

Sim, como a planilha é totalmente editável, basta ajustar os dados de entrada (torque, forças, material) para reutilizar a mesma estrutura de cálculo em um novo eixo ou aplicação.

Otimize seus projetos mecânicos com uma única planilha que cobre engrenagens, eixos, chavetas e molas dentro do mesmo fluxo de trabalho. Garanta agora a sua planilha e leve seus projetos de elementos de máquinas para outro nível de organização e precisão.
