Planilha de Momentos e Reações em Carregamentos em Excel

A Planilha de Momentos e Reações em Carregamentos em Excel calcula momento fletor máximo, reações de apoio, flecha (deflexão) e módulo resistente necessário para vigas isostáticas submetidas a diferentes tipos de carregamento — cargas concentradas e cargas distribuídas —, indicando ainda se o perfil estrutural escolhido é adequado ou insuficiente para o vão calculado.

O que a planilha calcula

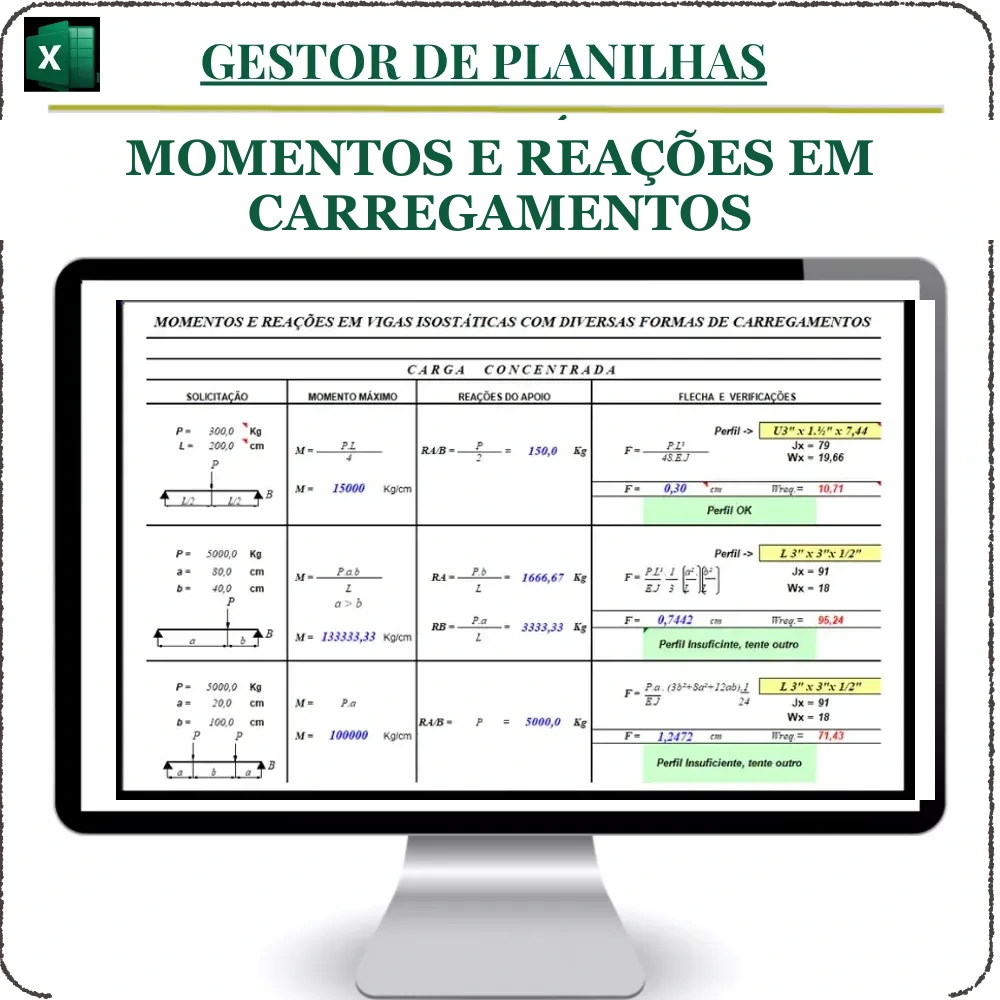

Para o caso clássico de carga concentrada no centro do vão, o cálculo segue M = P·L/4 para o momento fletor máximo e RA = RB = P/2 para as reações nos apoios A e B — por exemplo, uma carga de 300 kg em um vão de 200 cm resulta em momento de 15.000 kg·cm e reações de 150 kg em cada apoio. A planilha também resolve casos de carga excêntrica (a diferente de b) e de cargas distribuídas, além de calcular a flecha da viga (F) e comparar o módulo resistente necessário (Wreq) com o módulo do perfil informado, sinalizando "Perfil OK" ou "Perfil Insuficiente" conforme o resultado.

• Cálculo do momento fletor máximo (M) para cargas concentradas e distribuídas
• Cálculo das reações nos apoios (RA e RB)
• Cálculo da flecha da viga (deflexão, F)
• Cálculo do módulo resistente necessário (Wreq)
• Comparação automática com perfis estruturais (I, U e L) e sinalização de adequação
• Suporte a múltiplos casos de carregamento (central, excêntrico, distribuído)

Como funciona

Você informa o valor da carga (P ou q), o vão da viga (L) e, quando aplicável, a posição da carga (a e b). A planilha calcula o momento fletor máximo e as reações de apoio para o caso de carregamento correspondente, determina a flecha resultante e o módulo resistente necessário, e compara automaticamente esse valor com o módulo de um perfil estrutural pré-selecionado (como um perfil U ou L de determinada bitola), indicando se ele atende ou se é preciso testar um perfil maior.

Para quem é indicada

• Engenheiros civis e mecânicos
• Projetistas estruturais que dimensionam vigas isostáticas
• Técnicos em edificações
• Profissionais da construção civil e estudantes de engenharia

Benefícios

• Alta precisão em cálculos estruturais de momento e reação
• Economia significativa de tempo frente ao cálculo manual
• Redução de erros na verificação de perfis estruturais
• Auxílio direto na escolha do perfil adequado ao vão e à carga

Se você precisa verificar momento fletor, reações de apoio e adequação de perfil estrutural em vigas isostáticas, essa planilha resolve os principais casos de carregamento automaticamente, com sinalização clara de "Perfil OK" ou "Perfil Insuficiente" para cada configuração testada.

Compatibilidade e requisitos

O arquivo é entregue em Excel (compatível com Excel 2013 ou superior e com o Microsoft 365), totalmente editável e sem senha de macro — você pode abrir, ajustar e adaptar as fórmulas se precisar. O download é liberado imediatamente após a compra, direto na sua área de cliente, sem necessidade de instalar programas adicionais ou depender de internet para usar a planilha depois de baixada.

Perguntas frequentes

A planilha funciona só para vigas biapoiadas simples?

Ela cobre os principais casos isostáticos: carga concentrada central, carga concentrada excêntrica e carga distribuída, que representam a maioria das situações práticas de viga biapoiada.

A planilha escolhe o perfil estrutural ideal automaticamente?

Ela testa o perfil informado (I, U ou L) e sinaliza "Perfil OK" ou "Perfil Insuficiente"; a escolha final entre as opções testadas é do usuário.

Serve para vigas contínuas ou hiperestáticas?

Não. O escopo da planilha é vigas isostáticas; vigas contínuas exigem método de cálculo estrutural diferente.

Suporte e atualizações

A compra inclui suporte via WhatsApp para dúvidas sobre o uso da planilha e atualizações gratuitas sempre que o arquivo passar por melhorias, sem custo adicional. Você recebe o link de download imediatamente após a confirmação do pagamento, podendo salvar uma cópia local e usar a planilha offline a partir de então, sem depender de acesso contínuo à internet ou de qualquer mensalidade.

A planilha funciona para vigas de madeira, aço e concreto?

O cálculo de momento e reação é válido para qualquer material, já que depende apenas da carga e do vão; a verificação de perfil (Wreq) é voltada a perfis metálicos padronizados (I, U, L).
