Planilha Dimensionamento de Hastes Sujeitas a Flambagem

A Planilha de Dimensionamento de Hastes Sujeitas a Flambagem resolve um problema clássico da engenharia estrutural e mecânica: determinar se uma barra ou perfil submetido à compressão vai falhar por flambagem antes de atingir a tensão de escoamento do material. O núcleo do cálculo é a fórmula de Euler para carga crítica de flambagem, Pcr = π²·E·I / (Lef)², em que E é o módulo de elasticidade do material, I é o momento de inércia da seção e Lef é o comprimento efetivo de flambagem, que depende das condições de vinculação das extremidades da peça.

O que a planilha calcula

• Índice de esbeltez (λ) da peça, a partir do comprimento efetivo e do raio de giração da seção
• Tensão crítica de flambagem, conforme o índice de esbeltez calculado
• Carga crítica de flambagem (Pcr) pela fórmula de Euler
• Verificação da carga de trabalho informada contra a carga crítica, aplicando fator de segurança
• Capacidade admissível do elemento estrutural para o perfil selecionado

Como funciona

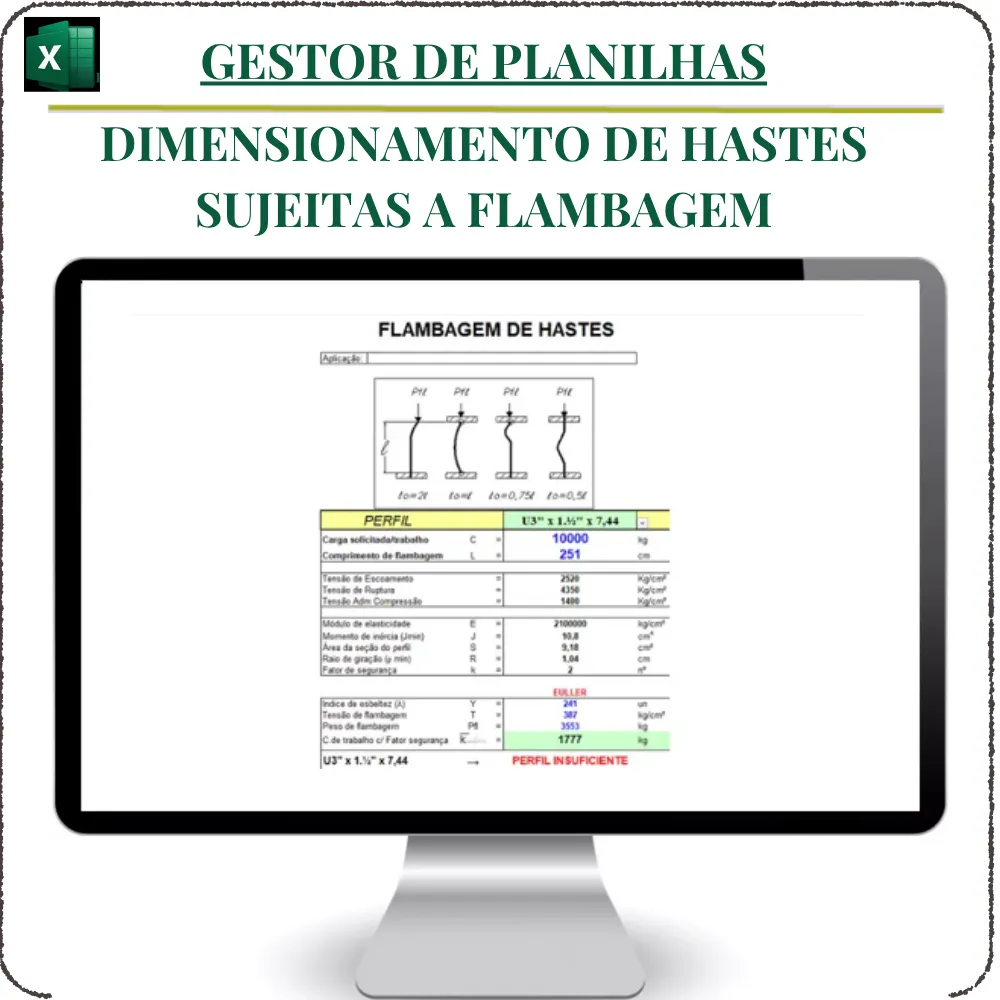

Você informa o perfil da peça (I, U, cantoneira ou tubo), suas propriedades geométricas — área da seção, momento de inércia e raio de giração —, o comprimento da haste, as condições de vinculação nas extremidades e o módulo de elasticidade do material. A planilha calcula o índice de esbeltez e aplica a fórmula de Euler para obter a carga crítica de flambagem, comparando o resultado com a carga de trabalho real informada e indicando se o elemento está dentro da margem de segurança adotada. O cálculo é refeito automaticamente a cada alteração dos dados de entrada, permitindo testar rapidamente diferentes perfis e comprimentos até encontrar uma solução segura e econômica.

Para quem é indicada

• Engenheiros mecânicos e civis que dimensionam elementos comprimidos
• Projetistas estruturais de estruturas metálicas e treliças
• Técnicos industriais e profissionais de construção metálica
• Estudantes de engenharia em disciplinas de resistência dos materiais

Benefícios

• Aplica a formulação clássica de Euler de forma automática, sem cálculo manual
• Reduz o risco de subdimensionar peças comprimidas
• Permite comparar rapidamente diferentes perfis estruturais (I, U, L e tubos)
• Resultado imediato para conferência de projetos já existentes

Conteúdo do arquivo

Planilha em Excel (.xls), totalmente editável, sem senha de macro, com download imediato após a compra.

Perguntas frequentes

A planilha considera diferentes condições de vinculação da haste?

Sim, o comprimento efetivo de flambagem (Lef) usado na fórmula de Euler é ajustado conforme as condições de vinculação nas extremidades da peça (engastada, biapoiada, engastada-livre, entre outras).

Quais perfis estruturais a planilha suporta?

A planilha trabalha com perfis I, U, cantoneiras (L) e tubos, desde que as propriedades geométricas — área, momento de inércia e raio de giração — sejam informadas.

A fórmula de Euler é válida para qualquer índice de esbeltez?

A fórmula de Euler é mais precisa para peças de esbeltez elevada; a planilha calcula o índice de esbeltez da peça para que o resultado seja interpretado dentro do regime correto de flambagem elástica.

Posso usar a planilha para conferir um projeto estrutural já existente?

Sim, basta inserir os dados do perfil e do carregamento atual para verificar se a carga de trabalho está dentro da carga crítica admissível com o fator de segurança adotado.

O que acontece se a carga de trabalho ultrapassar a carga crítica?

A planilha sinaliza que o elemento está fora da margem de segurança, indicando a necessidade de trocar o perfil, reduzir o comprimento livre de flambagem ou revisar as condições de vinculação da peça.

Se o seu projeto envolve barras, colunas ou tirantes submetidos à compressão, essa planilha aplica a fórmula de Euler de forma automática e confiável, entregando o índice de esbeltez, a tensão crítica e a carga admissível em segundos. Garanta a segurança dos seus projetos estruturais e adquira agora a planilha de dimensionamento de flambagem.
