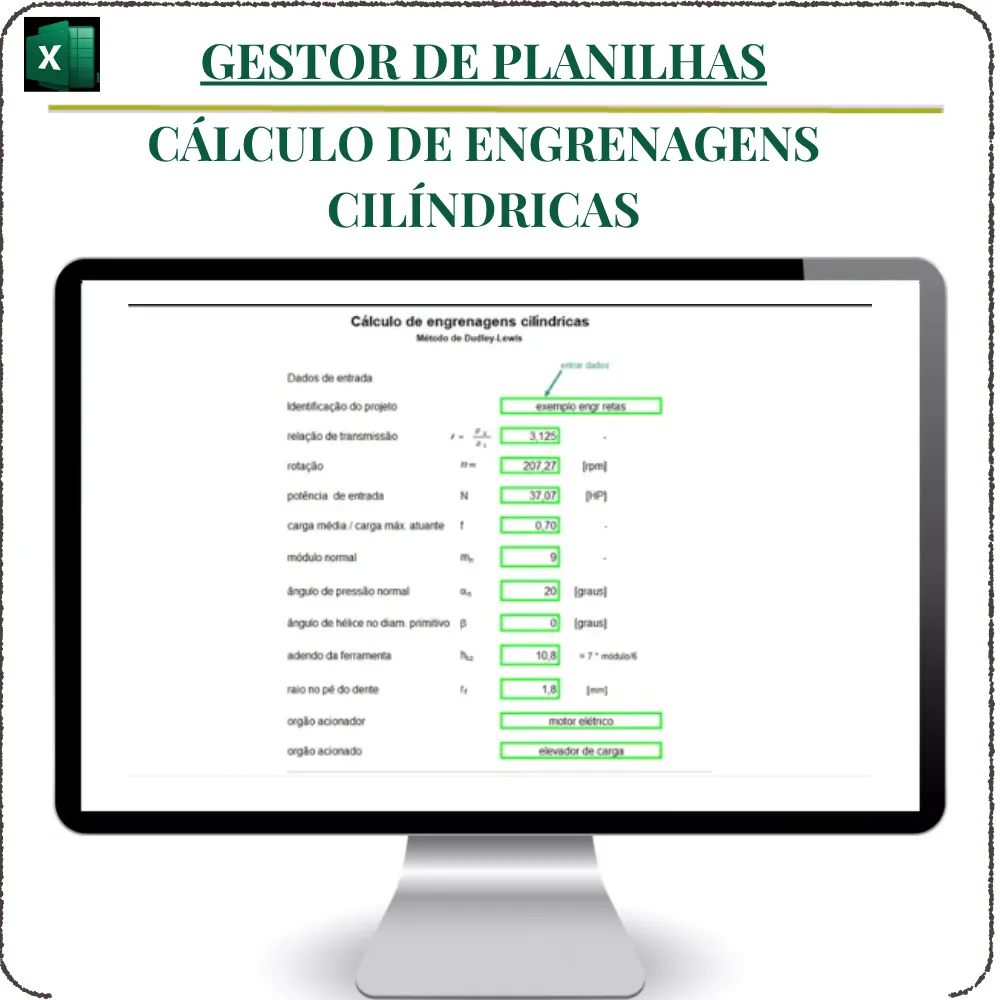

Planilha Cálculo de Engrenagens Cilíndricas em Excel

A Planilha de Cálculo de Engrenagens Cilíndricas em Excel reúne, em um único arquivo, todo o roteiro de dimensionamento de um par de engrenagens cilíndricas — da relação de transmissão até os componentes associados (eixos, mancais e chavetas). É uma ferramenta pensada para quem projeta sistemas de transmissão mecânica e precisa de rastreabilidade em cada etapa do cálculo, sem depender de planilhas soltas ou cálculos manuais dispersos.

O que a planilha calcula

• Relação de transmissão e número de dentes das engrenagens (pinhão e coroa)
• Momento torçor a partir da rotação e potência informadas
• Módulo das engrenagens e dimensões construtivas: diâmetro primitivo, externo e interno
• Largura de engrenamento e distância entre eixos
• Forças atuantes no engrenamento: tangencial, radial e axial (para engrenagens helicoidais)
• Reações nos mancais de apoio dos eixos
• Dimensionamento dos eixos, cubos e chavetas associados ao conjunto

Como funciona

O processo de cálculo começa com os dados de entrada do sistema: rotação inicial e final, potência do motor, tipo de engrenagem (reta ou helicoidal), ângulo de pressão, material e coeficiente de segurança adotado. A partir desses valores, a planilha percorre a sequência clássica de dimensionamento de engrenagens cilíndricas — relação de transmissão, módulo, geometria, forças de engrenamento e, na sequência, os componentes que sustentam o conjunto (eixos, mancais e chavetas) — mantendo cada etapa visível e editável em abas organizadas, o que facilita tanto o uso profissional quanto a conferência de projetos já existentes.

Para quem é indicada

• Engenheiros mecânicos e projetistas de transmissões mecânicas
• Técnicos industriais responsáveis por especificar componentes de máquinas
• Profissionais de manutenção que precisam recalcular ou validar conjuntos existentes
• Estudantes de engenharia mecânica em disciplinas de elementos de máquinas

Benefícios

• Reduz o tempo de dimensionamento de um conjunto completo de engrenagens
• Organiza em um só arquivo cálculos que normalmente ficam espalhados em memoriais separados
• Facilita a revisão e a rastreabilidade de cada etapa do projeto
• Compatível com Excel (.xls), sem necessidade de softwares especializados de CAE

Conteúdo do arquivo

O arquivo é entregue em Excel, totalmente editável e sem senha de macro, organizado em abas por etapa de cálculo (transmissão, geometria, esforços, eixos e chavetas), com download imediato após a compra.

Perguntas frequentes

A planilha calcula engrenagens retas e helicoidais?

Sim, o tipo de engrenagem (reta ou helicoidal) é um dos dados de entrada, e a planilha ajusta o cálculo de forças — incluindo a força axial, presente apenas em engrenagens helicoidais — conforme a opção escolhida.

Preciso ter outro software de CAE para usar essa planilha?

Não. Todo o roteiro de cálculo é feito em Excel, sem depender de softwares especializados de engenharia assistida por computador.

A planilha dimensiona também os eixos e chavetas do conjunto?

Sim, os esforços calculados no engrenamento alimentam diretamente o dimensionamento dos eixos, mancais e chavetas associados, mantendo a coerência entre as etapas do projeto.

É possível usar a planilha para fins acadêmicos?

Sim, por expor cada etapa do cálculo de forma transparente e editável, é bastante utilizada por estudantes de engenharia mecânica para validar exercícios e projetos de elementos de máquinas.

A planilha considera o material das engrenagens no cálculo?

Sim, o material informado influencia diretamente coeficientes como pressão admissível e resistência à flexão, ajustando o dimensionamento geométrico final ao par de materiais escolhido para pinhão e coroa.

A planilha calcula a relação de transmissão automaticamente a partir da rotação desejada?

Sim, basta informar a rotação de entrada e a rotação de saída desejada para que a planilha calcule a relação de transmissão e, a partir dela, o número de dentes necessário no par de engrenagens.

É possível imprimir ou exportar o memorial de cálculo gerado?

Sim, por ser um arquivo Excel padrão, todas as abas podem ser impressas ou exportadas em PDF diretamente pelo próprio programa, preservando o memorial completo do dimensionamento.

Se você projeta ou revisa sistemas de transmissão por engrenagens, essa planilha concentra o roteiro completo de cálculo em um arquivo único e organizado. Adquira agora e leve mais precisão e agilidade aos seus projetos mecânicos.
