Planilha Dimensionamento de Eixos em Excel

A Planilha de Dimensionamento de Eixos em Excel foi desenvolvida para profissionais de engenharia mecânica que precisam verificar, com segurança e agilidade, se um eixo suporta a carga a que será submetido. A partir de parâmetros reais do projeto — diâmetro do eixo, carga aplicada, vão livre, vão carregado e afastamento — a planilha executa automaticamente os cálculos essenciais de resistência, evitando o retrabalho de montar as fórmulas de flexão manualmente a cada novo projeto.

O que a planilha calcula

• Momento fletor máximo atuante no eixo, a partir da carga (P), do vão livre (L), do vão carregado (l) e do afastamento (c)
• Módulo resistente da seção transversal do eixo
• Tensão de flexão atuante, comparada à tensão admissível do material
• Momento de inércia da seção circular
• Deflexão (flecha) do eixo sob a carga aplicada
• Comparação entre diferentes materiais (aços SAE 1010, 1020, 1040, entre outros) para escolher a opção que atende ao projeto com a melhor relação custo-resistência

Como funciona

O fluxo de uso é direto: você informa o diâmetro do eixo (d) em milímetros, a carga aplicada (P) em quilogramas, o vão livre entre apoios (L) e o vão carregado (l), além do afastamento (c) do ponto de aplicação da carga. A partir desses cinco valores, a planilha recalcula automaticamente o momento fletor, a tensão de flexão e a deflexão resultante, permitindo comparar cenários diferentes — por exemplo, testar um diâmetro maior ou um vão menor — sem precisar refazer nenhuma fórmula. Essa é exatamente a lógica reproduzida no simulador interativo do produto, que usa os mesmos parâmetros do arquivo Excel original.

Um exemplo prático

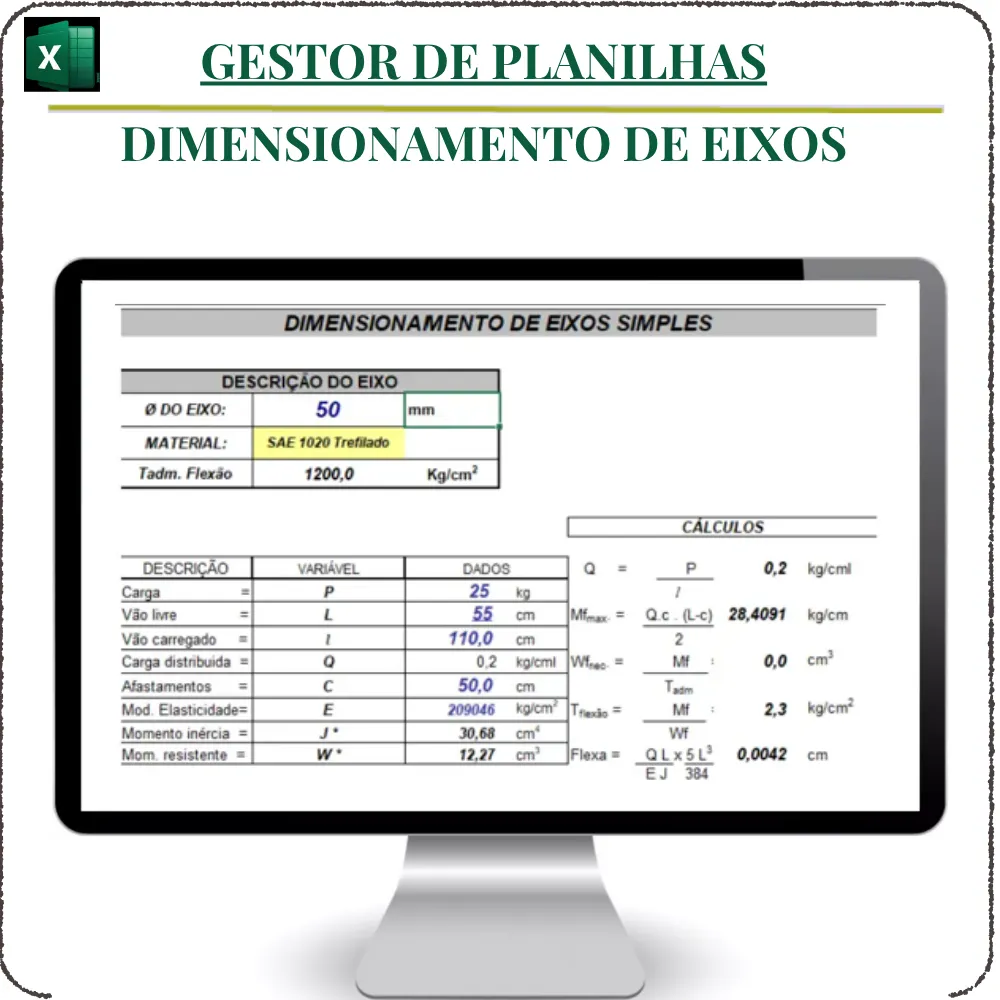

Imagine um eixo com diâmetro de 50 mm, submetido a uma carga de 25 kg, com vão livre de 55 cm entre os apoios, vão carregado de 110 cm e afastamento de 50 cm em relação ao ponto de aplicação da força — exatamente os valores usados como referência no simulador do produto. A partir desses cinco números, a planilha reproduz o equacionamento clássico de flexão simples em vigas biapoiadas: primeiro calcula o momento fletor máximo atuante na seção crítica do eixo, depois obtém o momento de inércia e o módulo resistente da seção circular (que dependem apenas do diâmetro), e finalmente divide o momento fletor pelo módulo resistente para chegar à tensão de flexão real. Essa tensão é então comparada à tensão admissível do material selecionado — um aço SAE 1020, por exemplo, tem um limite de resistência diferente de um SAE 1040 — indicando se o eixo está seguro, no limite ou subdimensionado para aquela aplicação. O mesmo raciocínio é aplicado ao cálculo da deflexão, mostrando o quanto o eixo se curva sob a carga de trabalho, informação importante em aplicações que exigem baixa vibração ou alinhamento preciso, como acoplamentos e polias.

Para quem é indicada

• Engenheiros mecânicos que dimensionam eixos de transmissão, máquinas e equipamentos
• Projetistas de máquinas em fase de desenvolvimento de produto
• Técnicos de manutenção industrial que avaliam a substituição ou reforço de eixos existentes
• Estudantes de engenharia mecânica em disciplinas de resistência dos materiais

Benefícios

• Mais segurança: verificação numérica clara antes da fabricação ou montagem
• Economia de tempo: elimina o cálculo manual de flexão e módulo resistente
• Comparação de materiais: testa rapidamente diferentes aços sem refazer a planilha
• Organização técnica: todos os dados de entrada e saída documentados em um único arquivo

Com a Planilha de Dimensionamento de Eixos, o profissional de engenharia mecânica ganha uma ferramenta confiável para validar rapidamente se um eixo suporta a carga de trabalho prevista, reduzindo o risco de subdimensionamento e evitando o desperdício de material em superdimensionamentos desnecessários. Adquira agora e leve mais precisão técnica para o seu próximo projeto.
