Planilha Dimensionamento de Chavetas em Excel

A Planilha de Dimensionamento de Chavetas em Excel resolve uma dúvida técnica recorrente na engenharia mecânica: qual a largura e a altura corretas da chaveta para um determinado diâmetro de eixo, segundo a tabela normativa ABNT. Em vez de consultar manualmente uma tabela impressa, o profissional informa o diâmetro do eixo e recebe instantaneamente a seção nominal da chaveta correspondente.

O que a planilha calcula

• Largura (b) e altura (h) da chaveta, a partir da tabela normativa ABNT de faixas de diâmetro do eixo — por exemplo, um eixo de 17 mm cai na faixa de 12 a 17 mm, resultando em chaveta de 5 × 5 mm
• Profundidades de canaleta no eixo (t1) e no cubo (t2), conforme a seção definida
• Classificação por tipo de ajuste: com folga, ajuste normal ou interferência
• Tolerâncias recomendadas para eixo, cubo e chaveta em cada faixa dimensional

Como funciona

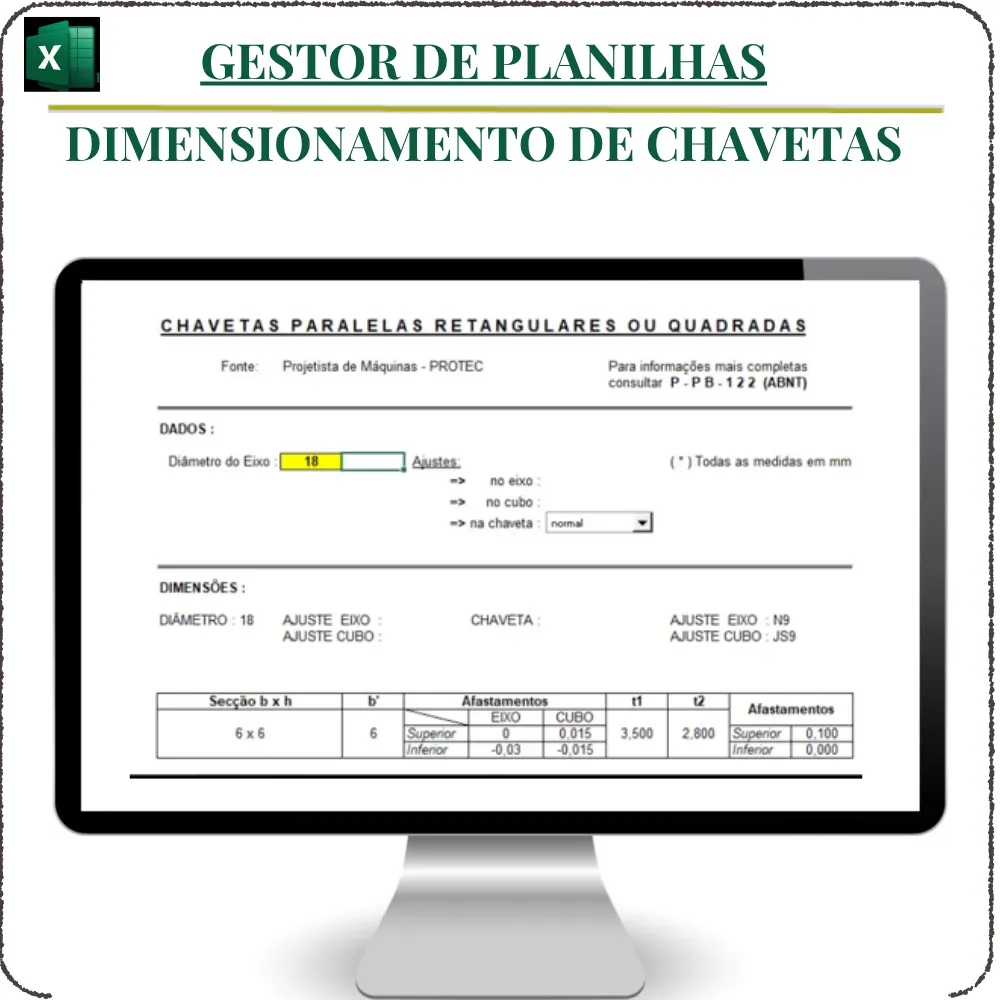

O usuário digita apenas o diâmetro do eixo (d) em milímetros. A planilha localiza automaticamente em qual faixa normativa esse diâmetro se encaixa — a tabela cobre desde eixos de 6 mm até 500 mm — e retorna a largura (b) e a altura (h) padronizadas da chaveta correspondente, exatamente como faria um projetista consultando a norma ABNT manualmente. É o mesmo mecanismo usado no simulador interativo do produto: mude o diâmetro do eixo e veja a seção da chaveta ser recalculada instantaneamente, sem margem para erro de leitura da tabela.

Um exemplo prático

Um eixo com diâmetro de 17 mm — valor de referência usado no simulador do produto — cai exatamente no limite superior da faixa normativa de 12 a 17 mm da tabela ABNT, resultando em uma chaveta padronizada de 5 × 5 mm (largura × altura). Já um eixo de 30 mm avança para a faixa seguinte, de 22 a 30 mm, com chaveta de 8 × 7 mm — o que mostra como pequenas variações no diâmetro do eixo podem mudar completamente a seção da chaveta especificada, e por que consultar a tabela manualmente, célula por célula, é uma fonte comum de erro em ambientes de produção com prazo apertado. Além da seção nominal, o tipo de ajuste escolhido — com folga, normal ou com interferência — determina a tolerância dimensional aplicada tanto ao rasgo do eixo quanto ao do cubo: um ajuste com interferência exige tolerâncias mais apertadas para garantir a transmissão de torque sem folga, enquanto um ajuste com folga facilita a montagem e desmontagem em peças que precisam ser removidas com frequência para manutenção.

Vale reforçar que a tabela utilizada é a referência normativa consagrada para chavetas paralelas, cobrindo toda a faixa usual de diâmetros de eixo encontrados em máquinas industriais, de pequenos motores até grandes equipamentos rotativos. Isso significa que a mesma planilha atende tanto ao dimensionamento de um eixo de bomba de pequeno porte quanto ao de um redutor industrial de grande capacidade, sem necessidade de consultar tabelas diferentes conforme o porte do equipamento em projeto.

Para quem é indicada

• Engenheiros mecânicos e projetistas de máquinas e equipamentos
• Técnicos mecânicos e industriais responsáveis pela especificação de componentes
• Torneiros e fresadores que fabricam ou usinam chavetas sob medida
• Estudantes de engenharia e cursos técnicos em disciplinas de elementos de máquinas

Benefícios

• Precisão normativa: resultado direto da tabela ABNT, sem risco de leitura incorreta
• Agilidade: elimina a consulta manual à tabela impressa a cada novo diâmetro
• Redução de erros: menos retrabalho por chaveta fabricada fora da especificação
• Melhor ajuste mecânico: apoio direto na escolha do tipo de ajuste adequado ao projeto

Se você projeta, especifica ou usina chavetas com frequência, essa planilha elimina a consulta manual à tabela ABNT e entrega a seção correta em segundos, reduzindo o risco de erro de dimensionamento. Adquira agora a Planilha de Dimensionamento de Chavetas e padronize esse cálculo em todos os seus projetos mecânicos.
