Cálculo de Rodas Dentadas em Excel

A Planilha de Cálculo de Rodas Dentadas em Excel foi desenvolvida para profissionais de engenharia mecânica, usinagem e manutenção industrial que precisam dimensionar rodas dentadas para correntes e engrenagens de dentes retos de forma rápida, precisa e padronizada. Totalmente automatizada, ela elimina o cálculo manual repetitivo e reduz erros de projeto, entregando todos os diâmetros essenciais a partir de poucos dados de entrada.

O que a planilha calcula

• Diâmetro primitivo da roda dentada, calculado como módulo (m) × número de dentes (Z) — a mesma fórmula geométrica usada em normas de engrenagens de dentes retos
• Diâmetro externo e diâmetro interno da roda, a partir do módulo e do número de dentes informados

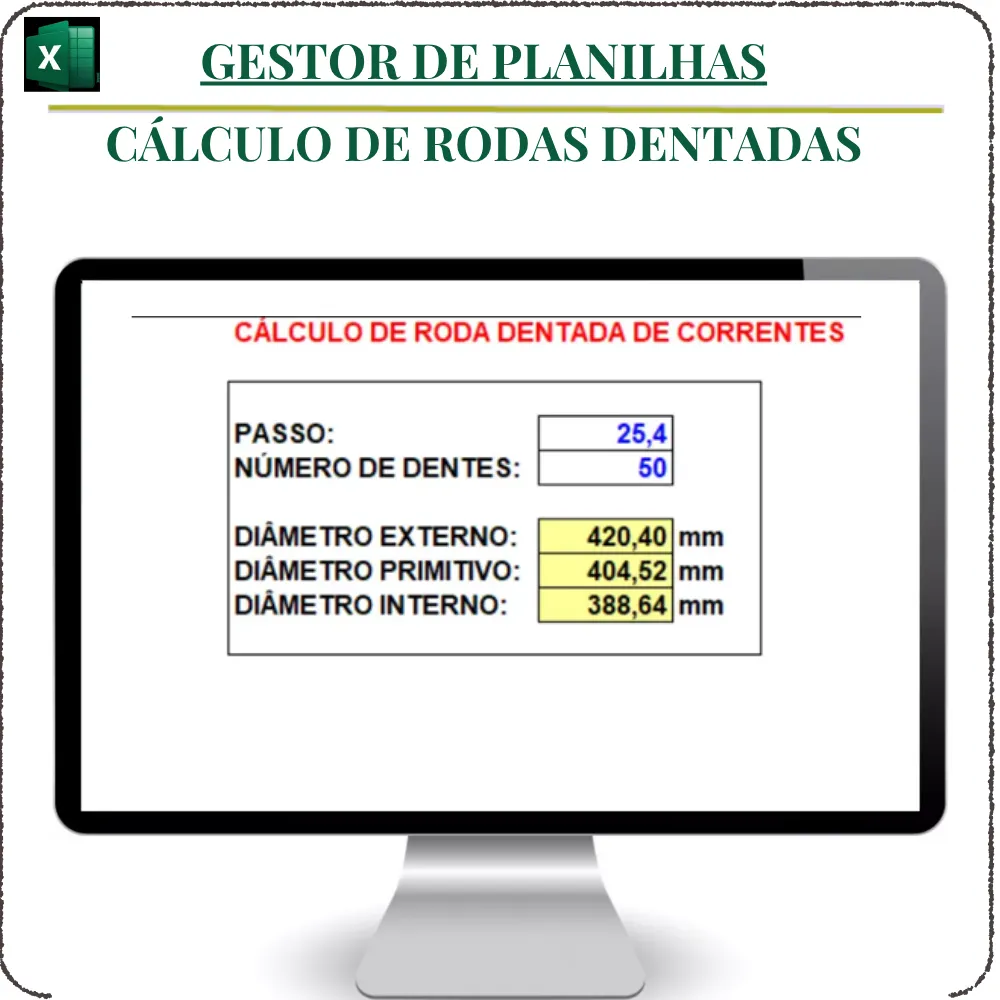

• Dimensionamento de rodas para correntes nos passos normalizados mais usados: 1/4", 3/8", 1/2", 5/8", 3/4", 1", 1.1/4", 1.1/2", 1.3/4" e 2"
• Compatibilidade dos resultados com o diâmetro do rolo da corrente, essencial para o engrenamento correto

Como funciona

Para engrenagens de dentes retos, basta informar o módulo (m) e o número de dentes (Z): a planilha calcula automaticamente o diâmetro primitivo pela relação Ø primitivo = m × Z, além do diâmetro externo, obtido por Ø externo = m × (Z + 2). Para rodas de corrente, o usuário seleciona o passo normalizado da corrente e o número de dentes desejado, e a planilha devolve os diâmetros compatíveis com o rolo da corrente especificada. Esse é o mesmo cálculo reproduzido no simulador interativo do produto: altere o módulo ou o número de dentes e veja o diâmetro primitivo recalculado na hora.

Um exemplo prático

Considere uma engrenagem de dentes retos com módulo (m) igual a 3 e 32 dentes (Z) — os mesmos valores usados como referência no simulador do produto. Pela relação geométrica fundamental de engrenagens, o diâmetro primitivo é obtido multiplicando módulo por número de dentes: Ø primitivo = 3 × 32 = 96 mm. O diâmetro externo, por sua vez, soma dois módulos ao número de dentes antes de multiplicar: Ø externo = m × (Z + 2) = 3 × 34 = 102 mm — a diferença entre esses dois diâmetros corresponde exatamente à altura do dente da engrenagem, um módulo de folga de cada lado. Esse mesmo raciocínio se aplica a qualquer combinação de módulo e número de dentes, o que significa que, em vez de recalcular manualmente essas duas multiplicações a cada nova engrenagem do projeto, o profissional só precisa alterar os dois valores de entrada na planilha e conferir os diâmetros resultantes, reduzindo o tempo gasto na fase de especificação e o risco de erro de digitação em uma conta que, embora simples, se repete dezenas de vezes ao longo de um projeto com múltiplas engrenagens.

Vale destacar que, embora o simulador do produto demonstre o cálculo com módulo e número de dentes, o arquivo completo também traz o dimensionamento específico para rodas de corrente nos passos normalizados mais usados na indústria, cobrindo desde correntes leves de 1/4 de polegada até correntes robustas de 2 polegadas — o que amplia a aplicação da planilha para além das engrenagens, incluindo sistemas de transmissão por corrente comuns em transportadores, esteiras e acionamentos mecânicos diversos.

Para quem é indicada

• Projetistas mecânicos que desenvolvem sistemas de transmissão por corrente ou engrenagem
• Engenheiros mecânicos responsáveis pela especificação de componentes de máquinas
• Torneiros e usinadores que fabricam rodas dentadas sob encomenda
• Equipes de manutenção industrial que precisam repor peças com medidas corretas
• Estudantes e técnicos de cursos de mecânica e elementos de máquinas

Benefícios

• Cálculo instantâneo: diâmetros prontos a partir de módulo, número de dentes ou passo da corrente
• Redução de erros de usinagem: menos risco de fabricar uma peça com medida incompatível
• Padronização técnica: mesma metodologia aplicada em diferentes projetos e oficinas
• Documentação organizada: facilita registrar e revisar as especificações de cada peça

Se você projeta, usina ou faz manutenção de sistemas com rodas dentadas e correntes, essa planilha elimina o cálculo manual repetitivo e entrega diâmetros confiáveis em segundos. Adquira agora e padronize o dimensionamento de rodas dentadas em todos os seus projetos mecânicos.
