Planilha Dimensionamento de Linhas de Vida em Excel

A Planilha Dimensionamento de Linhas de Vida em Excel é uma ferramenta técnica profissional para o cálculo e a verificação de linhas de vida horizontais, utilizadas em sistemas de proteção contra quedas em altura. Totalmente editável, ela permite dimensionar corretamente cabos de aço considerando a queda de uma pessoa, os esforços dinâmicos gerados no impacto, a deformação do cabo, a flecha, a tensão atuante, o número máximo de usuários simultâneos e a altura mínima livre exigida abaixo do sistema.

O que a planilha calcula

• Carga dinâmica no corpo do usuário, calculada a partir do peso (corpo + equipamentos) e da altura de queda livre, segundo a relação Força (N) = peso × 9,81 + peso × 9,81 × (altura / 0,216) — a mesma fórmula usada no simulador interativo do produto

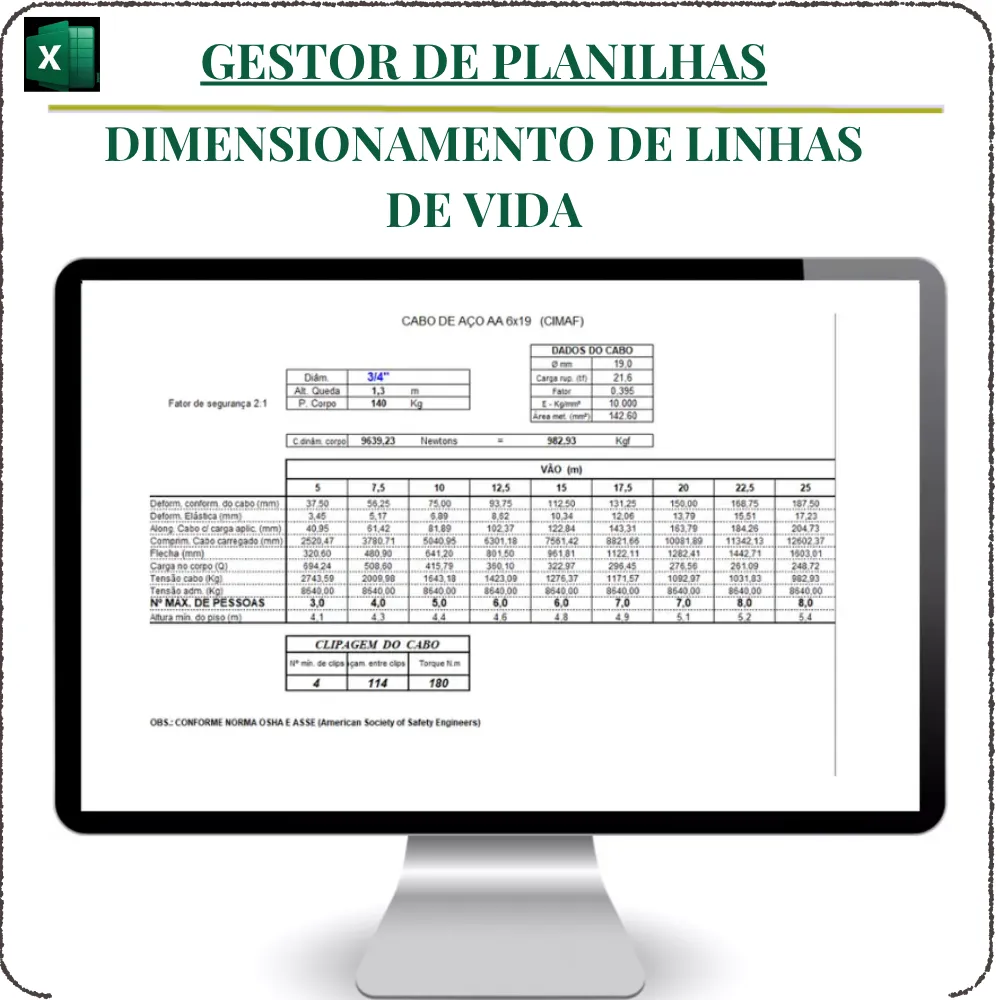

• Dimensionamento do cabo de aço AA 6×19: diâmetro nominal, área metálica, carga de ruptura e tensão admissível
• Alongamento elástico e total do cabo, além da compressão do cabo já carregado
• Flecha máxima do sistema e ângulo do cabo (em graus e radianos)
• Número máximo de pessoas simultâneas e altura mínima livre do piso, considerando vãos de 5 a 25 metros
• Clipagem do cabo: número mínimo de clips, espaçamento correto e torque recomendado de aperto, conforme normas OSHA e ASSE

Como funciona

O projetista informa o peso do usuário (incluindo equipamentos de proteção) e a altura de queda livre prevista no ponto mais crítico do sistema. A planilha aplica o fator dinâmico da queda e o fator de segurança 2:1, calculando a carga dinâmica que o cabo de aço AA 6×19 precisa suportar, além da flecha, do ângulo do cabo e da altura mínima que deve ser mantida livre abaixo da linha de vida para evitar que o usuário atinja o solo em caso de queda. O cálculo segue critérios consagrados nas normas internacionais OSHA e ASSE (American Society of Safety Engineers).

Um exemplo prático

Para um usuário de 140 kg (peso corporal somado ao equipamento de proteção) com altura de queda livre de 1,3 metro — valores de referência usados no simulador do produto — a carga dinâmica no corpo é calculada pela fórmula Força (N) = peso × 9,81 + peso × 9,81 × (altura / 0,216). O primeiro termo representa o peso estático do usuário já convertido para Newtons; o segundo termo representa o impacto adicional gerado pela queda livre antes que o sistema absorva a energia, e o denominador 0,216 é a distância de referência de desaceleração considerada no cálculo. Esse valor de força dinâmica é o ponto de partida para todo o restante do dimensionamento: ele determina a tensão que o cabo de aço AA 6×19 vai sofrer, a flecha que o sistema vai apresentar sob essa carga e, principalmente, a altura mínima livre que precisa existir abaixo da linha de vida, porque se essa distância for insuficiente, o usuário pode atingir o solo ou um obstáculo antes que o sistema termine de absorver a queda, mesmo com um cabo tecnicamente bem dimensionado.

Para quem é indicada

• Engenheiros civis e de segurança do trabalho
• Técnicos de segurança do trabalho responsáveis por sistemas de ancoragem
• Projetistas de sistemas de proteção contra quedas em altura
• Empresas de trabalho em altura, indústrias, construção civil e manutenção predial

Benefícios

• Segurança calculada: dimensionamento baseado em normas internacionais reconhecidas
• Prevenção de acidentes: verificação clara da altura mínima livre e da carga suportada
• Agilidade técnica: todos os cálculos críticos organizados em um único arquivo Excel
• Documentação para laudo: memorial de cálculo pronto para anexar ao projeto de segurança

Projetar uma linha de vida sem o cálculo correto da carga dinâmica e da altura mínima livre coloca em risco a vida de quem trabalha em altura. Com a Planilha Dimensionamento de Linhas de Vida, você tem todos os cálculos críticos organizados, rápidos e alinhados a normas internacionais em um único arquivo. Adquira agora e projete sistemas de proteção contra quedas com mais segurança e confiança técnica.
