Planilha de Cálculo de Olhal, Manilha e Balancim em Excel

Erros de dimensionamento em sistemas de içamento não geram apenas retrabalho — colocam pessoas em risco. A Planilha de Cálculo de Olhal, Manilha e Balancim em Excel traz os cálculos clássicos de dimensionamento de içamento de cargas, com verificação de tensões, solda e seleção de manilhas com coeficiente de segurança, seguindo critérios consolidados de engenharia mecânica e rigging industrial.

Operações de içamento são uma das principais causas de acidente grave em ambiente industrial quando o dispositivo de fixação não foi corretamente dimensionado para o ângulo real de trabalho — um erro comum é dimensionar o olhal apenas para a carga vertical, ignorando que ângulos de içamento inclinados multiplicam a força real sobre o ponto de fixação. Automatizar esse cálculo reduz a chance desse erro específico, que é um dos mais recorrentes em campo.

Cálculo do olhal de içamento

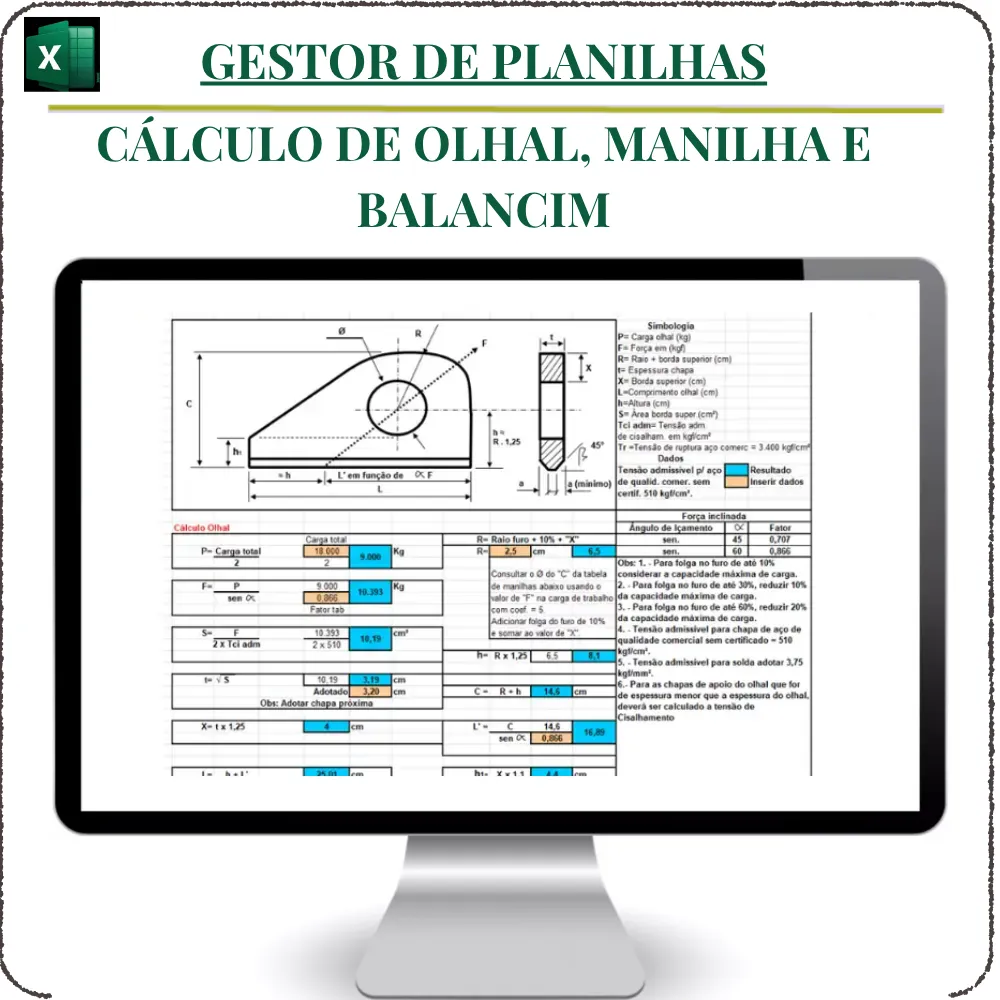

A força que o olhal precisa resistir depende do ângulo de içamento: quanto menor o ângulo entre os cabos e a vertical, maior a força resultante em cada ponto de fixação. A planilha aplica a relação F = P / sen(θ) — onde P é a carga total e θ o ângulo de içamento — para obter a força real atuante no olhal, e a partir dela calcula a espessura mínima da chapa (t = √(F/1020)), além da altura, largura e comprimento recomendados para o olhal, sempre aplicando um coeficiente de segurança 5 sobre a carga de trabalho.

Solda, chapa de apoio e manilhas

• Área resistente e dimensionamento mínimo do cordão de solda do olhal, considerando duplo cisalhamento
• Verificação da chapa de apoio do olhal frente aos limites do aço comercial
• Tabela completa de manilhas, com carga de ruptura estimada e carga de trabalho já aplicando o coeficiente de segurança 5

Verificação de balancins

Para sistemas de içamento com balancim, a planilha verifica flambagem e flexão do elemento, calcula a força atuante nos cabos, o comprimento e a seção mínima necessária — cálculos que, feitos manualmente, exigem cruzar várias tabelas de resistência de materiais. Um banco de dados técnico de propriedades do aço comercial (tensão de escoamento, ruptura e módulo de elasticidade) e tabelas de tubos Schedule complementam o dimensionamento sem precisar consultar catálogos externos.

Para quem é indicada

• Engenheiros mecânicos e civis
• Projetistas industriais
• Profissionais de rigging e içamento de cargas
• Técnicos de manutenção industrial e empresas de montagem

Benefícios

• Reduz riscos em operações de içamento e movimentação de carga
• Aplica coeficiente de segurança consolidado (5) em todos os cálculos críticos
• Centraliza olhal, solda, manilha e balancim em um único fluxo de dimensionamento
• Base técnica de aço comercial já integrada, sem depender de catálogos externos

Perguntas frequentes

A planilha indica qual manilha comprar?

Sim, a tabela de manilhas mostra a carga de trabalho já com coeficiente de segurança aplicado, facilitando a escolha do modelo comercial adequado à carga do projeto.

Serve para içamento de cargas verticais e inclinadas?

Serve para os dois casos — o ângulo de içamento é um dos parâmetros de entrada do cálculo de força no olhal.

A planilha considera o coeficiente de segurança automaticamente?

Sim, o coeficiente de segurança 5 já está aplicado nos cálculos de olhal e manilha, sem necessidade de ajuste manual.

Ela serve para dimensionar olhais soldados em diferentes espessuras de chapa?

Sim, a espessura mínima calculada se ajusta automaticamente à carga e ao ângulo informados, permitindo testar diferentes cenários de chapa disponível em estoque.

Suporte e atualizações

O arquivo é liberado para download imediato após a compra, totalmente editável e sem senha de macro. Dúvidas sobre o preenchimento da carga, ângulo de içamento ou seleção de manilha são atendidas por WhatsApp, e atualizações futuras nas tabelas técnicas são disponibilizadas sem custo adicional.

Formato Excel (.xls), totalmente editável. Adquira agora e tenha todos os dimensionamentos críticos de içamento organizados, rápidos e confiáveis em um único arquivo.
