Planilha Cálculo de Cargas Elétricas Residenciais em excel

Um quadro de cargas mal dimensionado é fonte de retrabalho, reprovação em vistoria e, no pior cenário, risco de segurança. A Planilha de Cálculo de Cargas Elétricas Residenciais em Excel automatiza o dimensionamento completo de um projeto elétrico unifamiliar, do levantamento de cargas por ambiente até a definição do disjuntor geral, seguindo os critérios técnicos usuais de projetos residenciais e das concessionárias de energia.

Projetos elétricos residenciais costumam ser refeitos várias vezes durante a fase de anteprojeto, conforme o cliente ajusta cômodos, adiciona um ar-condicionado aqui ou um chuveiro mais potente ali. Ter uma planilha que recalcula demanda, corrente e bitola de cabo automaticamente a cada mudança evita refazer manualmente todo o quadro de cargas a cada ajuste do projeto arquitetônico.

Previsão de demanda: como o cálculo funciona

Depois de somar a potência instalada de iluminação, tomadas de uso geral (TUGs) e tomadas de uso específico (TUEs, como chuveiro elétrico e ar-condicionado), a planilha aplica o fator de demanda apropriado sobre a potência total instalada para obter a demanda provável (PD) do sistema. Em seguida, divide essa demanda pela tensão do sistema para calcular a corrente do disjuntor geral (I = PD / V), já indicando a amperagem comercial adequada para o quadro de distribuição.

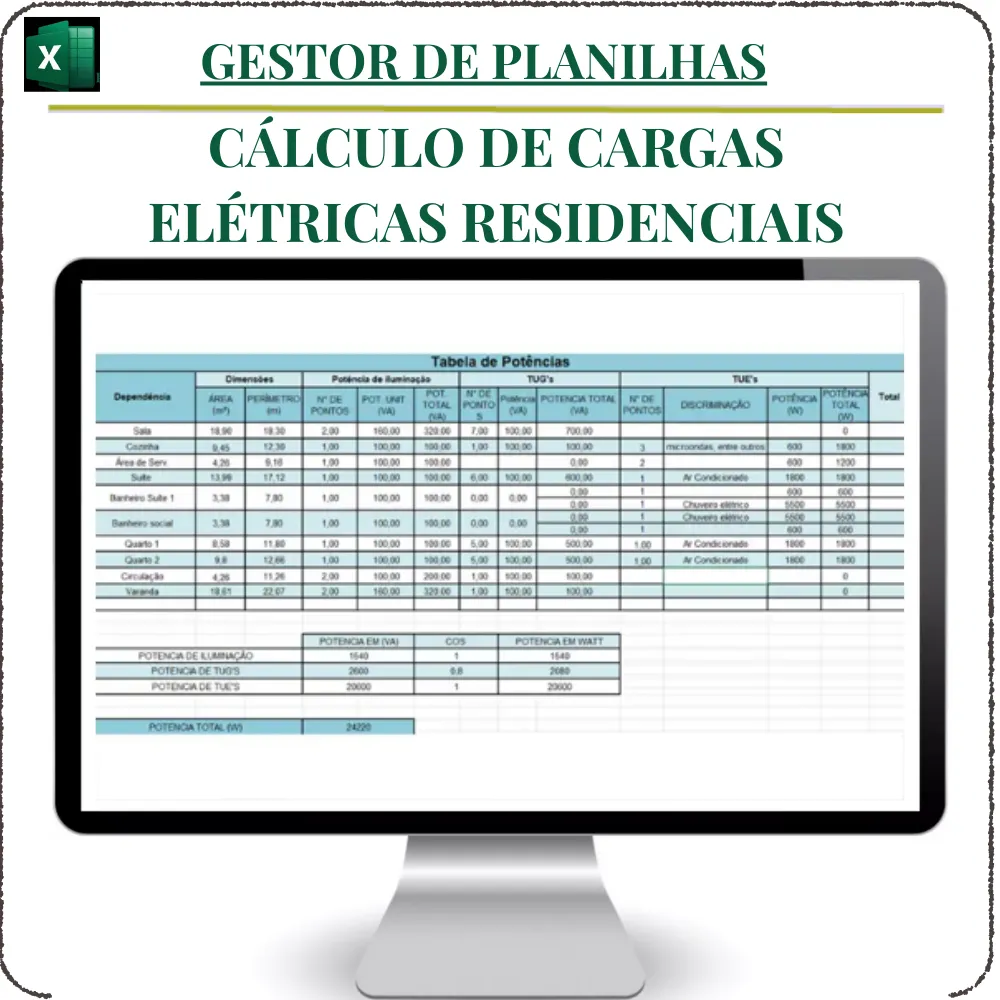

Quadro de cargas por ambiente

• Sala, cozinha, quartos, suítes, banheiros, varanda, circulação e área de serviço
• Área, perímetro e quantidade de pontos por cômodo
• Potência de iluminação, TUGs e TUEs, com total em VA e W por cômodo

Dimensionamento de circuitos e cabos

Com a demanda calculada, a planilha organiza a lista completa de circuitos com tensão (127V ou 220V), potência, corrente elétrica e corrente de projeto, separando iluminação, TUGs e TUEs e balanceando a distribuição entre fases. O dimensionamento elétrico dos cabos considera a bitola correta em mm², os disjuntores individuais por circuito e os fatores de correção por temperatura e agrupamento, retornando a corrente corrigida do sistema — tudo com base em tabelas técnicas já integradas na planilha.

Para quem é indicada

• Eletricistas
• Técnicos e projetistas elétricos
• Estudantes de elétrica
• Construtoras e autônomos que precisam regularizar ou planejar instalações residenciais

Benefícios

• Evita erros de dimensionamento e retrabalho em obra
• Reduz risco de reprovação em vistoria por subdimensionamento
• Centraliza fator de demanda, bitola de cabo e disjuntor em um só fluxo de cálculo
• Editável para diferentes plantas e padrões residenciais

Perguntas frequentes

A planilha serve para projetos trifásicos?

A configuração padrão contempla sistema bifásico, usual em residências unifamiliares; os campos de tensão podem ser ajustados conforme a necessidade do projeto.

O resultado pode ser usado para memorial de projeto junto à concessionária?

A planilha organiza os cálculos técnicos de forma clara para compor o memorial, mas a responsabilidade técnica final é sempre do profissional habilitado que assina o projeto.

A planilha faz o balanceamento de fases automaticamente?

Ela organiza os circuitos de forma a facilitar a distribuição equilibrada entre as fases do sistema bifásico, com base na potência de cada circuito.

Ela calcula o quadro de distribuição de circuitos (QDC) completo?

Sim, a lista de circuitos com tensão, corrente, disjuntor e bitola de cabo já sai organizada no formato usado para montar o QDC.

Os fatores de correção de temperatura e agrupamento são aplicados automaticamente?

Sim, ao informar as condições de instalação dos cabos, a planilha já aplica os fatores de correção sobre a corrente antes de indicar a bitola final.

Suporte e atualizações

O arquivo é liberado para download imediato após a compra, totalmente editável e sem senha de macro. Dúvidas sobre o preenchimento do quadro de cargas são atendidas por WhatsApp, e atualizações futuras nas tabelas técnicas são disponibilizadas sem custo adicional.

Formato Excel (.xlsx), totalmente editável, indicado para projetos residenciais unifamiliares. Garanta agora seu Quadro de Cargas Elétrico pronto para uso e evite erros de dimensionamento, retrabalho e riscos à segurança.
