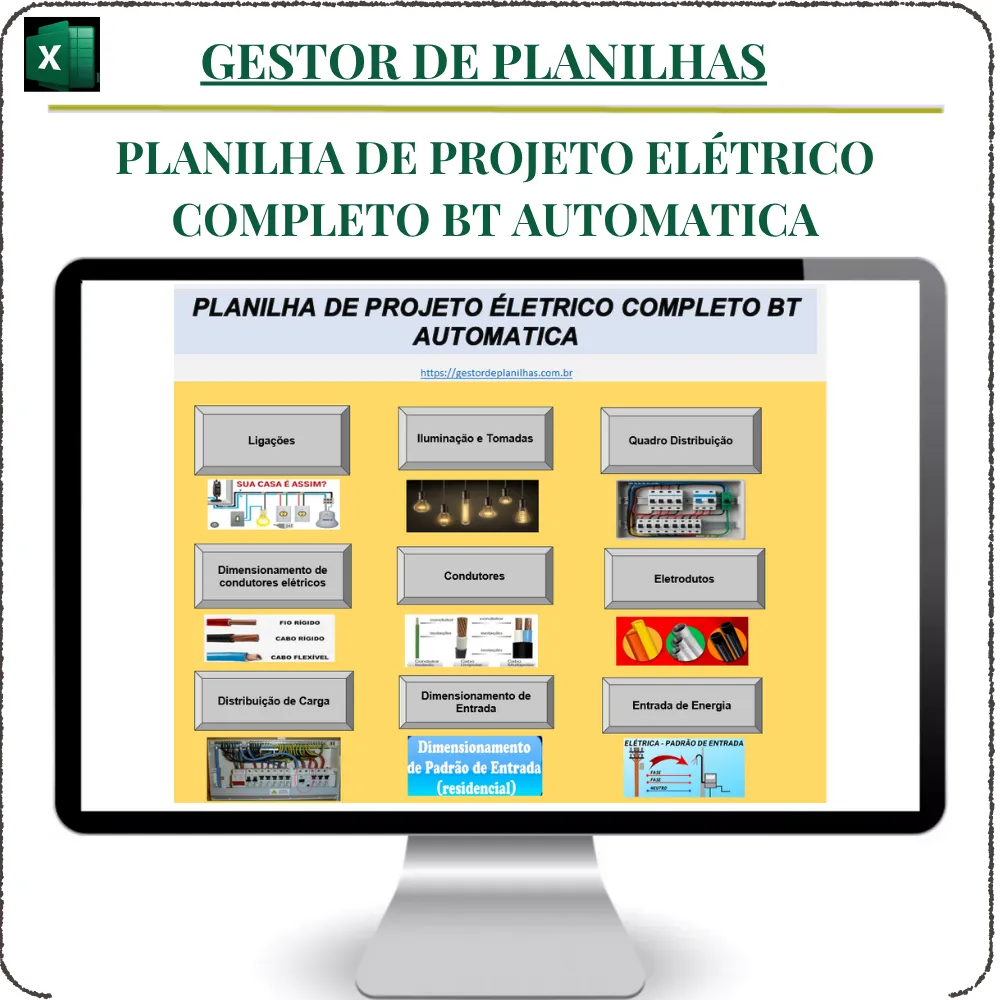

Planilha de Projeto Elétrico Residencial Completa em Excel

A Planilha de Projeto Elétrico Residencial Completa em Excel simplifica o dimensionamento elétrico de uma obra com uma ferramenta prática, automática e baseada na NBR 5410. Basta inserir os dados da residência – área, ambientes, cargas e tensões – para receber automaticamente carga total instalada e demanda diversificada, dimensionamento de condutores de fase, neutro e terra, seleção de disjuntores e eletrodutos por circuito, e a distribuição balanceada das fases em sistemas monofásico, bifásico ou trifásico.

Dimensionamento de condutores elétricos

A aba de condutores organiza, por circuito, o nome e tipo do circuito, tensão, ambientes atendidos, quantidade e potência equivalente, totais em VA e Watts, corrente, número de circuitos agrupados, corrente corrigida, seção dos condutores em mm², eletroduto utilizado, disjuntor e fio terra – tudo calculado automaticamente a partir dos dados de entrada.

Seção dos eletrodutos

Para eletroduto rígido (em mm e polegada) ou flexível, a planilha calcula a área ocupada pelos condutores agrupados e a área total necessária, determinando a seção correta do eletroduto conforme o circuito e o tipo de instalação, de acordo com as normas de construção civil aplicáveis.

Dimensionamento da entrada de energia elétrica

A partir da quantidade de ambientes e da área total da residência, a planilha calcula a carga de iluminação, tomadas de uso geral (TUGs) e tomadas de uso específico (TUEs), consolidando a carga instalada e a demanda estimada para a entrada de energia.

Principais benefícios

• Automação completa: insira os dados e receba os resultados instantaneamente
• Conformidade técnica: baseada na NBR 5410, seguindo padrões das concessionárias
• Personalização facilitada: altere bitolas, tensões, cargas e tipos de circuito
• Organização e clareza: resultados em tabelas com formatação profissional
• Economia de tempo: elimina cálculos manuais repetitivos e reduz revisões de projeto

Recursos e funcionalidades incluídas

• Cálculo automático de carga instalada e demanda
• Dimensionamento de condutores conforme capacidade de corrente
• Especificação de disjuntores (tipo e calibre)
• Dimensionamento de eletrodutos pelo fator de ocupação
• Inserção de dados de tensão (127V ou 220V)
• Controle do número de circuitos e distribuição por ambiente
• Geração de tabelas de quadros de distribuição
• Campos com validação automática para evitar erros de entrada
• Seção de relatórios e resumo geral do projeto

A planilha também possui fórmulas embutidas e proteções que garantem a confiabilidade dos cálculos e a integridade do arquivo.

Para quem é indicada

• Engenheiros eletricistas e técnicos em edificações
• Construtoras e empresas de instalações elétricas
• Arquitetos e projetistas residenciais
• Estudantes de engenharia elétrica e cursos técnicos
• Profissionais autônomos que precisam de resultados rápidos e padronizados

O que você recebe

• 1 arquivo Excel (.xlsx) totalmente automatizado
• 1 guia de instruções de uso passo a passo
• Acesso vitalício ao arquivo adquirido

Benefícios imediatos

Com esta planilha você cria projetos elétricos residenciais completos em minutos, evita erros de cálculo de corrente e queda de tensão, e demonstra profissionalismo nas entregas ao cliente – tudo elaborado conforme a NBR 5410, norma de Instalações Elétricas de Baixa Tensão.

Perguntas frequentes

A planilha substitui um software de projeto elétrico completo?

Para projetos residenciais, ela cobre o essencial do dimensionamento conforme a NBR 5410 – carga, condutores, disjuntores e eletrodutos – sendo suficiente para a maioria das entregas desse porte.

Funciona para instalações monofásicas, bifásicas e trifásicas?

Sim, a distribuição de fases é balanceada automaticamente conforme o tipo de sistema informado.

Preciso saber programar ou usar macros para operar a planilha?

Não, todos os cálculos já estão prontos em fórmulas nativas do Excel; basta preencher os dados de entrada de cada ambiente e circuito.

A planilha é atualizada caso a norma mude?

As atualizações da planilha são disponibilizadas ao comprador sem custo adicional.

Invista em praticidade e precisão: por um valor acessível, você terá uma ferramenta técnica que economiza horas de trabalho, evita retrabalhos e agrega valor profissional às suas entregas elétricas.
