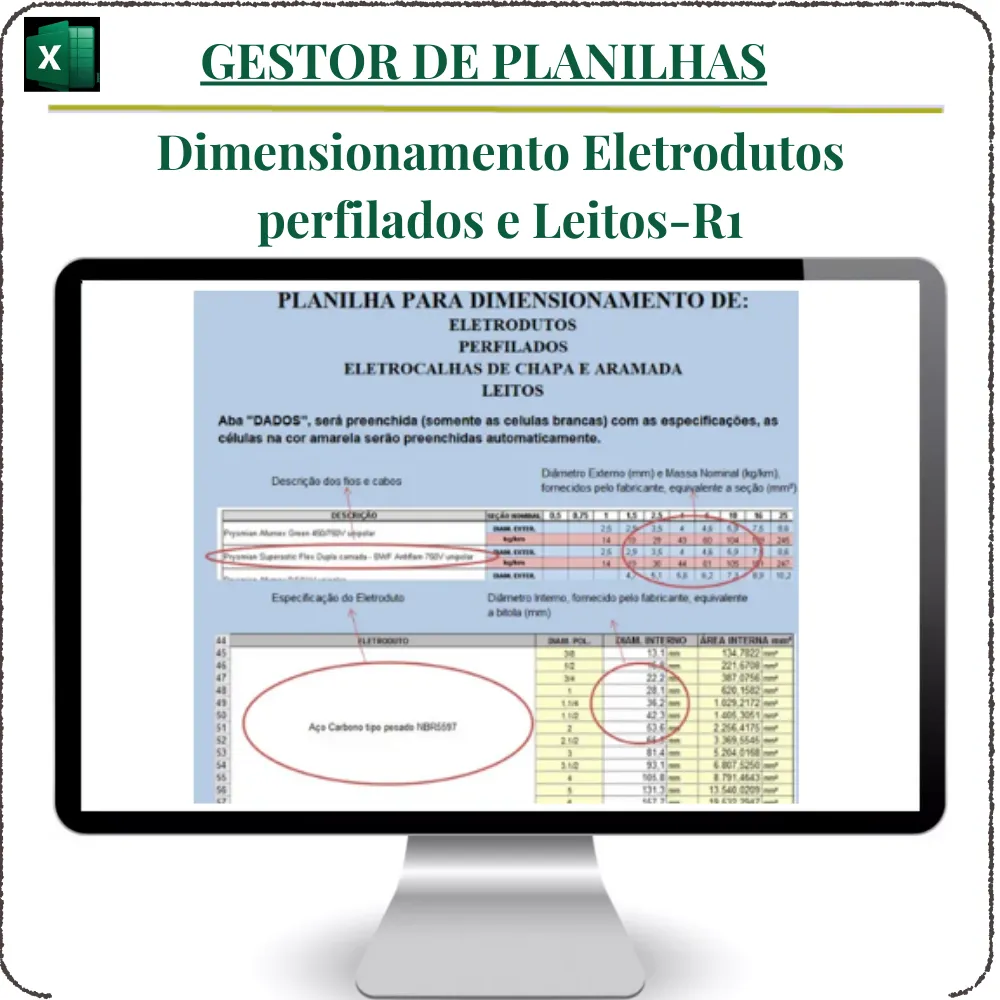

Planilha de Dimensionamento Eletrodutos perfilados e Leitos-R1

A Planilha de Dimensionamento de Eletrodutos, Perfilados e Leitos em Excel foi criada para engenheiros, técnicos e profissionais de instalações elétricas que precisam dimensionar corretamente a infraestrutura de passagem de cabos, garantindo segurança, economia e conformidade com as normas técnicas do setor elétrico. Em vez de recorrer a diferentes tabelas e memoriais soltos, o profissional resolve todo o dimensionamento em um único arquivo Excel.

O que a planilha calcula

• Dimensionamento de eletrodutos, considerando a quantidade e o tipo de cabos, os diâmetros nominais disponíveis e o fator de ocupação permitido
• Configuração e dimensionamento de leitos e perfilados para acomodação de cabos, com base na capacidade de carga, largura e altura disponíveis
• Percentual de ocupação recomendado para cada tipo de infraestrutura, evitando superaquecimento e dificuldade de manutenção futura
• Indicadores e tabelas de apoio que facilitam a análise e o ajuste da especificação conforme a necessidade do projeto

Como funciona

O usuário informa a quantidade e o tipo de cabos que precisam passar por um determinado trecho de eletroduto, perfilado ou leito, e a planilha calcula automaticamente se o diâmetro ou a seção escolhida respeita o fator de ocupação máximo recomendado pelas normas técnicas do setor. Isso evita um erro comum em projetos elétricos: especificar uma infraestrutura de passagem subdimensionada, que dificulta a instalação dos cabos e compromete a dissipação de calor do circuito.

O risco de errar o fator de ocupação

Passar cabos além do fator de ocupação recomendado em um eletroduto, perfilado ou leito não é apenas uma questão de caber ou não caber fisicamente: cabos comprimidos uns contra os outros dificultam a dissipação de calor gerado pela corrente elétrica, o que pode levar ao aquecimento excessivo do condutor, degradação precoce do isolamento e, em casos extremos, risco de incêndio. Também torna qualquer manutenção futura, como substituir um cabo danificado ou adicionar um circuito novo, muito mais trabalhosa, às vezes exigindo a substituição de todo o trecho de infraestrutura. Por isso, verificar o fator de ocupação não é um detalhe burocrático da norma, mas parte central da segurança e da vida útil da instalação elétrica. Ao automatizar esse cálculo, a planilha permite testar rapidamente diferentes cenários — por exemplo, comparar um eletroduto de diâmetro maior contra dividir os cabos em dois circuitos separados — antes de fechar a especificação final do projeto, o que seria muito mais lento se cada cenário exigisse consultar manualmente a tabela normativa de ocupação máxima.

Vale destacar que esse tipo de dimensionamento costuma ser refeito várias vezes ao longo do desenvolvimento de um projeto elétrico, à medida que a quantidade de cabos ou o layout da instalação muda. Ter o cálculo automatizado significa que cada nova revisão do projeto não exige recomeçar o dimensionamento do zero: basta atualizar a quantidade e o tipo de cabos previstos para aquele trecho, e a planilha recalcula imediatamente se a infraestrutura escolhida ainda atende ao fator de ocupação recomendado, ou se é necessário revisar o diâmetro do eletroduto ou a seção do leito especificado.

Para quem é indicada

• Engenheiros eletricistas responsáveis por projetos de instalações elétricas industriais e prediais
• Técnicos em instalações elétricas que executam o detalhamento de projetos
• Empresas de projetos e obras elétricas que precisam padronizar memoriais de cálculo
• Profissionais que atuam com infraestrutura de cabeamento em plantas industriais

Benefícios

• Cálculos automatizados: elimina erros manuais e economiza tempo de projeto
• Análise detalhada: relatórios completos que apoiam a tomada de decisão e a otimização de custos
• Flexibilidade: atende desde pequenas instalações até grandes infraestruturas elétricas
• Conformidade técnica: dimensionamento alinhado às principais referências normativas do setor elétrico

Dimensionar eletrodutos, perfilados e leitos manualmente, tabela por tabela, é um processo lento e sujeito a erro humano. Com esta planilha, o cálculo do fator de ocupação e da capacidade de cada infraestrutura de passagem de cabos fica centralizado, documentado e pronto para anexar ao projeto elétrico. Adquira agora e leve mais segurança e agilidade ao dimensionamento da sua próxima instalação.
