Planilha para Cálculos de caldeiraria em Excel

Traçar o desenvolvimento plano de um cone é uma das tarefas mais recorrentes — e mais sujeitas a erro manual — na caldeiraria industrial. A Planilha para Cálculos de Caldeiraria em Excel automatiza essa planificação, além de trazer módulos para transição retângulo-redondo, hélice transportadora, parafuso helicoidal e curva em gomo, reunindo em um só arquivo os traçados mais usados no setor metalúrgico.

Na prática de oficina, cada traçado errado significa uma chapa inteira perdida — e chapa de aço carbono, inox ou alumínio tem custo relevante, especialmente em espessuras maiores. Automatizar a planificação não elimina a necessidade de conhecimento técnico do caldeireiro, mas remove a etapa mais sujeita a erro aritmético do processo, deixando o profissional livre para focar na execução do corte e da conformação da peça.

Planificação de cone: como o cálculo funciona

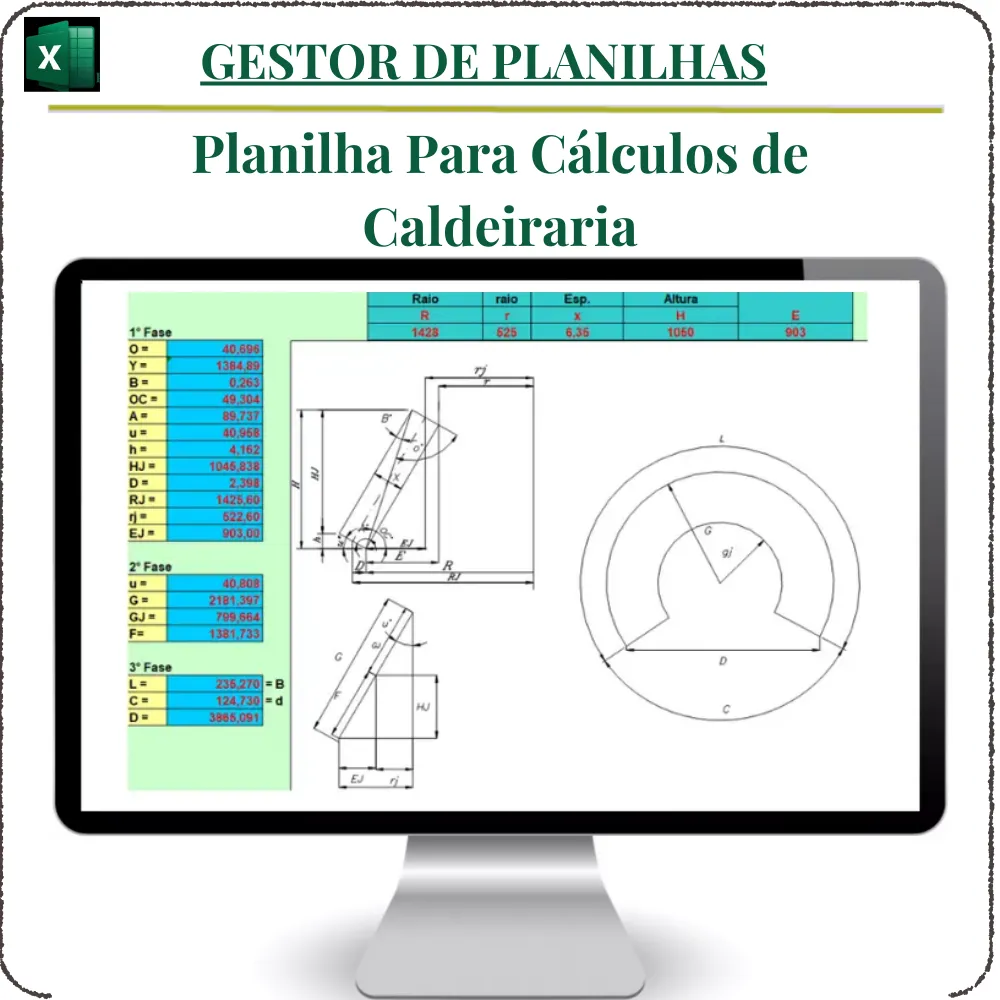

Você informa o raio maior (R), o raio menor (r), a espessura da chapa (x) e a altura do tronco de cone (H). A partir desses quatro valores, a planilha calcula geometricamente a diferença entre raios, o ângulo de inclinação da geratriz, a projeção real considerando a espessura da chapa e, por fim, retorna o raio de desenvolvimento (G), o ângulo do setor a ser traçado na chapa plana e a corda correspondente — os três valores que o caldeireiro precisa para riscar e cortar a chapa antes da conformação.

Outros traçados incluídos

• Transição retângulo-redondo: cálculo para dutos e conexões especiais, com encaixe preciso entre seções
• Hélice transportadora: dimensionamento para equipamentos de transporte de materiais a granel
• Parafuso helicoidal: desenvolvimento da chapa desde a concepção até o corte
• Curva em gomo: cálculo para peças curvas compostas por segmentos planos

Por que automatizar a planificação

Traçar um cone manualmente exige régua, compasso e uma sequência de cálculos trigonométricos que, se errados em qualquer etapa, resultam em chapa cortada fora de medida — desperdício de material e retrabalho de corte. Ao inserir os quatro parâmetros de entrada na planilha, o raio de desenvolvimento, o ângulo do setor e a corda são recalculados instantaneamente, permitindo testar rapidamente diferentes combinações de diâmetro e altura antes de levar o traçado para a chapa.

Para quem é indicada

• Caldeireiros e profissionais de fabricação metálica
• Engenheiros e técnicos do setor metalúrgico e industrial
• Empresas de fabricação de dutos, tubulações e equipamentos de transporte
• Estudantes de engenharia mecânica e cursos técnicos de caldeiraria

Benefícios

• Precisão validada por fórmulas clássicas de geometria de caldeiraria
• Redução de desperdício de chapa por erro de traçado
• Economia de horas de cálculo manual por peça
• Versátil para diferentes aplicações de dutos, tubulações e equipamentos de transporte

Perguntas frequentes

A planilha calcula cones de qualquer proporção?

Sim, os quatro parâmetros de entrada (raio maior, raio menor, espessura e altura) são livres, então cobre desde troncos de cone bem "achatados" até cones quase completos.

Funciona para outros materiais além de aço carbono?

A geometria da planificação é a mesma independentemente do material da chapa; o que muda é apenas a espessura considerada no traçado.

A planilha indica a ordem de corte da chapa?

Ela entrega os parâmetros de traçado (raio de desenvolvimento, ângulo e corda); a marcação final na chapa segue o processo já usado pelo caldeireiro.

Suporte e atualizações

Após a compra, o download é liberado imediatamente, com o arquivo totalmente editável e sem senha de macro. Dúvidas sobre o preenchimento dos parâmetros de traçado são atendidas por WhatsApp, e futuras melhorias nos módulos de cálculo são disponibilizadas sem custo adicional.

Formato Excel, totalmente editável e sem senha de macro. Adquira agora a Planilha para Cálculos de Caldeiraria e transforme sua maneira de planejar e desenvolver peças industriais com precisão, praticidade e eficiência.
